tên sản phẩm

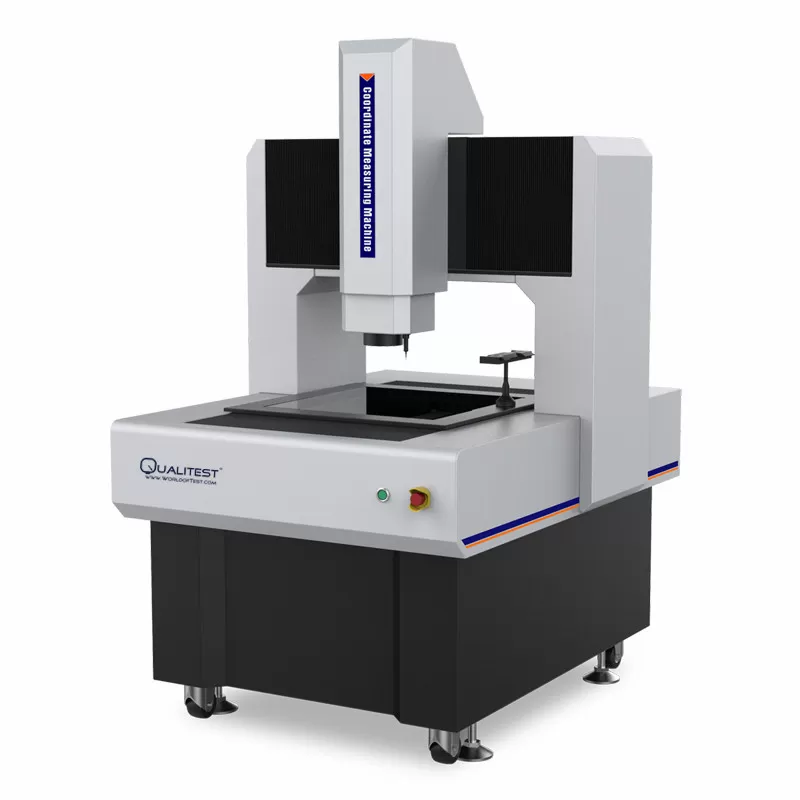

Máy đo đa cảm biến

Mô hình

QT-Micromea443

Hành trình trục X/Y

400x400mm

Hành trình trục Z

300mm

3 trục X/Y/Z

 Tỷ lệ tuyến tính

Độ phân giải: 0.0001mm

Chế độ hướng dẫn

Thanh dẫn hướng tuyến tính hai ray có độ chính xác cao

Chế độ hoạt động

Bộ điều khiển cần điều khiển, Hoạt động bằng chuột, chương trình phát hiện tự động

Hệ thống thăm dò

Hệ thống thay đổi đầu dò TP20 và MCR20

Độ chính xác đo lường*

Trục XY:<2+L/200(um)

Trục Z: ≤3+L/200(um)

Độ lặp lại

± 1.8um

Hệ thống video**

Máy ảnh CCD màu 1/2"

Ống kính zoom tự động 6.5X;

Độ phóng đại quang học: 0.7X~4.5X,

 Độ phóng đại video: 20X~129X(màn hình 21.5”)

Trường nhìn

(Mm)

（Đường chéo *

Ngang*Dọc）

Độ phóng đại của ống kính

0.7x

1x

2.0x

3.0x

4x

4.5x

1/2"CCD

11.43x9.14x6.86

8.00x6.40x4.80

4.00x3.20x2.40

2.67x2.13x1.60

2.00x1.60x1.20

1.78x1.42x1.07

chiếu sáng

Đường viền

Chiếu sáng đường viền song song LED

Bề mặt

5 vòng 8 cấp độ 0~255 có thể điều chỉnh liên tục

Hệ thống phần mềm

RationalVue MS

Tải trọng

30Kg

Môi trường làm việc

Nhiệt độ 20℃±2℃，Phạm vi độ ẩm <2℃/giờ, Độ ẩm 30~80%, Độ rung <0.002g, <15Hz

Power

220V / 50Hz / 10A

kích thước

1600x1050x1650mm

Kích thước đóng gói

1800x1400x2000mm

Trọng lượng máy

1380Kg
