Máy đo tọa độ CMM dòng QualiCMM được thiết kế với công nghệ thiết kế và sản xuất đã được chứng minh, được hỗ trợ bởi nền tảng chuỗi cung ứng linh kiện toàn cầu và quy trình kiểm soát chất lượng nghiêm ngặt. Các tính năng này đảm bảo tính ổn định và hiệu quả đặc biệt trong suốt quá trình đo lường.

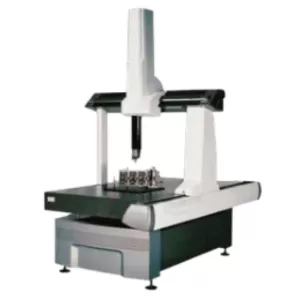

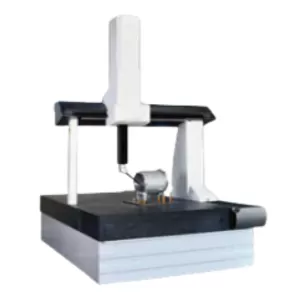

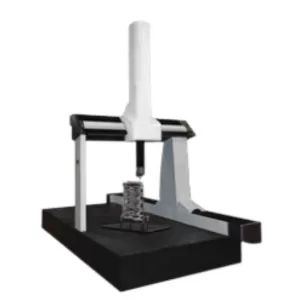

| Dòng QualiCMM 564/686/8xx6 | Dòng QualiCMM 10xx8 | QualiCMM 12xx10/15xx10/15xx12 Series |
 |
 |
 |
Máy đo tọa độ QualiCMM (CMM) được sử dụng trong nhiều ứng dụng đo lường công nghiệp, bao gồm kiểm tra sản phẩm và đồ gá. Các ngành công nghiệp chính bao gồm phụ tùng ô tô, đúc phun và gia công, điện tử 3C, cắt và gia công, và gia công chính xác, trong số những ngành khác.
 |
 |
 |
 |
Nhà xe |
Bộ phận kim loại tấm |
Trường hợp động cơ |
Thành phần truyền thông |
 |
 |
 |
 |
Auto Parts |
Khuôn |
Điện cực |
Bánh răng |
 |
 |
 |
 |
Các bộ phận đúc phun |
giảm |
Công nghiệp dụng cụ |
Trường hợp điện thoại |

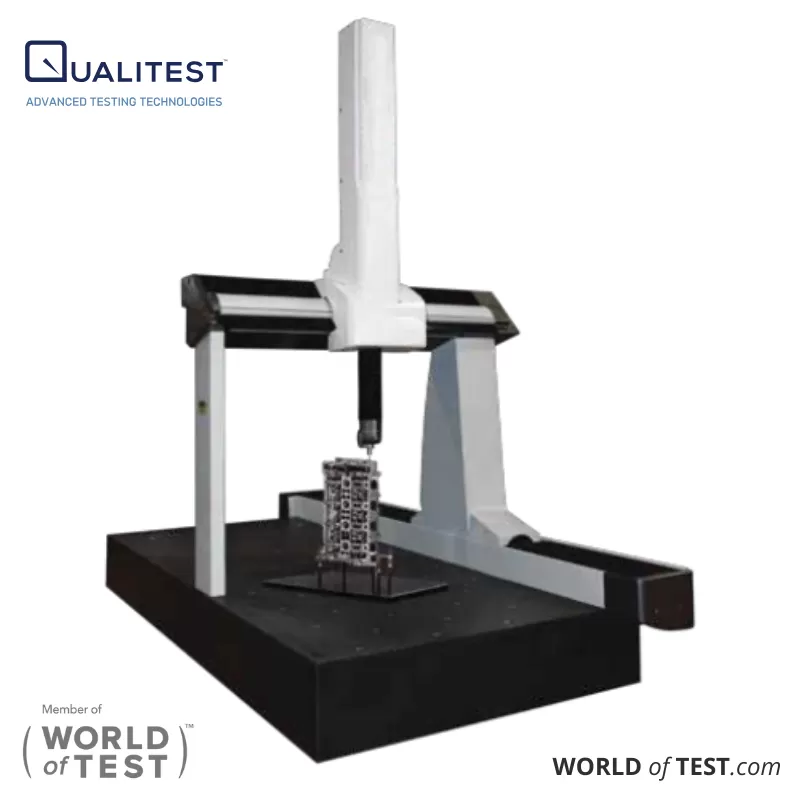

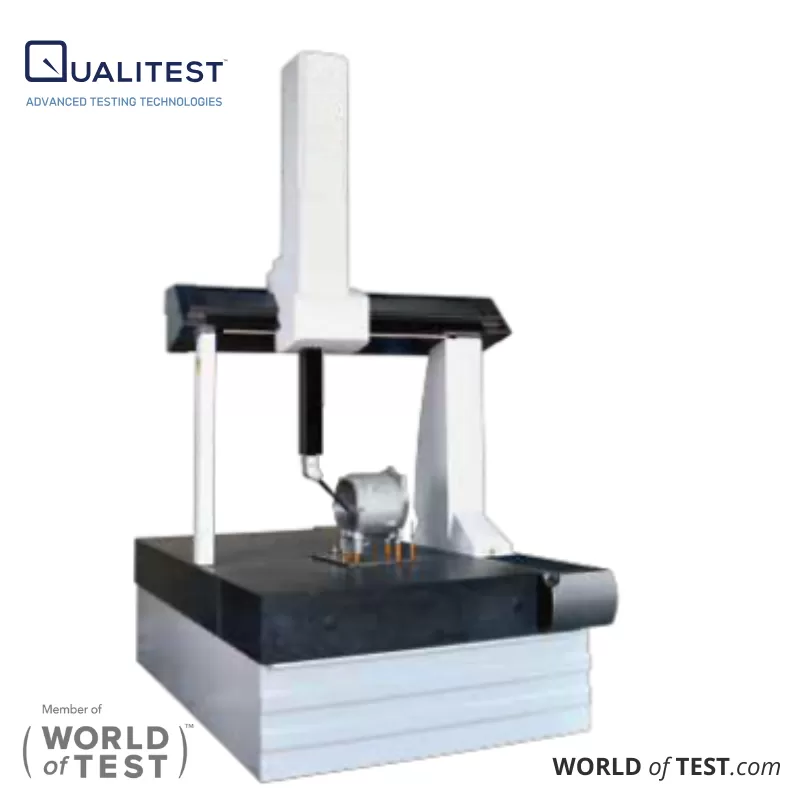

Tận dụng công nghệ thiết kế CMM cầu di động tiên tiến, cơ chế sản phẩm mạnh mẽ và khả năng điều khiển máy tính tiên tiến cùng tích hợp phần mềm, Máy đo tọa độ CMM – Dòng QualiCMM thể hiện độ chính xác và tính chuyên nghiệp vô song trong các ứng dụng đo lường.
 |
 |
 |

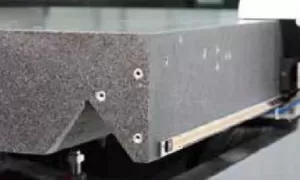

Khung toàn bộ bằng nhômMáy đo tọa độ CMM – Dòng QualiCMM có thiết kế cấu trúc được tinh chỉnh thông qua phân tích phần tử hữu hạn, với thanh ray dẫn hướng X nguyên khối và bệ đỡ để có hiệu suất vượt trội trong các ứng dụng thực tế. Các đặc tính vật liệu đồng nhất của khung nhôm toàn phần đảm bảo biến dạng đồng đều dưới sự thay đổi nhiệt độ, đơn giản hóa việc bù trừ và tăng cường độ tin cậy. |

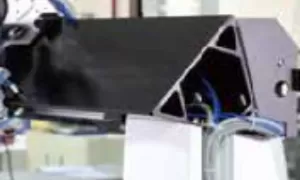

Thiết kế chùm tia TRICISION™Thiết kế dầm TRICISION™ giúp hạ thấp trọng tâm và nhẹ hơn các cấu trúc dầm khác có nhịp chịu lực tương đương, giúp tăng cường hiệu suất và độ ổn định tổng thể. |
động cơĐộng cơ trong Máy đo tọa độ CMM – Dòng QualiCMM được bố trí xa một cách chiến lược để giảm khối lượng di chuyển, tăng tốc độ và ngăn ngừa các vấn đề về hiệu suất do động cơ bị nóng. Ngoài ra, cơ chế giảm tốc trục X được cấp bằng sáng chế loại bỏ hiệu ứng con lắc xoắn dọc trục, đảm bảo hoạt động chính xác và hiệu quả. |
 |
 |
 |

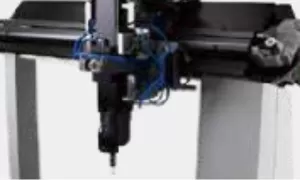

Cân bằng khí nénMáy đo tọa độ CMM – Dòng QualiCMM kết hợp công nghệ cân bằng khí nén tiên tiến, có hệ thống treo linh hoạt kết hợp với cơ chế cân bằng giảm chấn được cấp bằng sáng chế. Thiết kế này nâng cao hiệu suất động của máy và đảm bảo độ an toàn và độ chính xác của trục Z. |

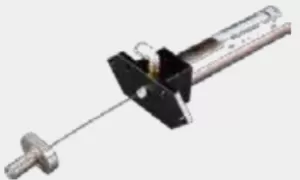

Tỷ lệ RasterThang đo raster trong Máy đo tọa độ CMM – Dòng QualiCMM được chứng nhận về hệ số giãn nở nhiệt dạng lưới của PTB. Thiết kế của nó cho phép một đầu cố định trong khi đầu kia co lại tự do, thích ứng với sự thay đổi nhiệt độ và duy trì độ chính xác của phép đo. |

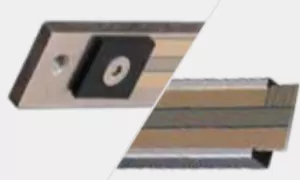

Hướng dẫn RailsThanh dẫn hướng đuôi én tích hợp được sử dụng trong Máy đo tọa độ CMM – Dòng QualiCMM, giúp tăng cường đáng kể độ chính xác và độ ổn định khi vận hành tổng thể của máy. |
Máy đo tọa độ CMM – Dòng QualiCMM được hưởng lợi từ nền tảng chuỗi cung ứng tích hợp toàn cầu. Tuân thủ các tiêu chuẩn và quy trình chất lượng nghiêm ngặt, mọi thành phần đều được lựa chọn và chế tạo tỉ mỉ để đảm bảo hiệu suất và độ tin cậy tối ưu.
 |
 |
 |
 |
Hệ thống phao khí có độ chính xác caoMáy đo tọa độ CMM – Dòng QualiCMM sử dụng công nghệ phao khí có độ chính xác cao nhập khẩu, cung cấp lực nổi hoàn toàn để giảm thiểu ma sát với thanh ray dẫn hướng, tăng cường độ chính xác và vận hành trơn tru. |

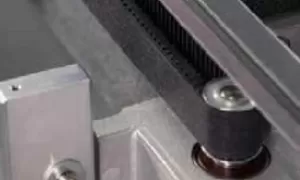

Dây đai đồng bộ cao su có độ chính xác caoMáy đo tọa độ CMM – Dòng QualiCMM sử dụng dây đai đồng bộ cao su có độ chính xác cao nhập khẩu từ Đức, được gia cố bằng dây thép tích hợp. Thiết kế này đảm bảo sự ăn khớp linh hoạt, truyền động trục cứng, chuyển động chính xác và phanh đáng tin cậy đồng thời loại bỏ độ rung trong quá trình vận hành tốc độ cao. |
Thước kẻ phản quang vàng HEIDENHAIN AUDOR METALLUR của ĐứcMáy đo tọa độ CMM – Dòng QualiCMM được trang bị thước đo phản quang vàng HEIDENHAIN AUDOR METALLUR chất lượng cao của Đức, có đặc tính chống nhiễu và chống mài mòn vượt trội giúp tăng cường độ tin cậy và độ bền của phép đo. |
Linh kiện chính xác nhập khẩuĐể đảm bảo tính ổn định cơ học của Máy đo tọa độ CMM – Dòng QualiCMM, các bộ phận chính xác như ốc vít và đầu nối được lấy từ các nhà cung cấp quốc tế, đảm bảo độ tin cậy và hiệu suất nhất quán. |
Máy đo tọa độ CMM – Dòng QualiCMM phản ánh sự chú ý tỉ mỉ đến từng chi tiết ở mọi giai đoạn. Các quy trình chuẩn hóa và thiết bị sản xuất tiên tiến đảm bảo chất lượng đồng nhất trong sản xuất hàng loạt. Các thiết bị tự động bổ sung cho các kỹ thuật thủ công, mang lại độ chính xác đặc biệt và kết quả vượt trội.
 |
 |
 |
Dây điện gọn gàng và sạch sẽMáy đo tọa độ CMM – Dòng QualiCMM có hệ thống dây điện được sắp xếp tỉ mỉ, đảm bảo bố cục sạch sẽ và hiệu quả. Thiết kế này tăng cường khả năng bảo trì, giảm sự lộn xộn và thúc đẩy độ tin cậy lâu dài trong hiệu suất. |
Kiểm tra mô-men xoắnMáy đo tọa độ CMM – Dòng QualiCMM được trang bị khả năng kiểm tra mô-men xoắn, cho phép đo lường và phân tích chính xác lực quay. Chức năng này đảm bảo đánh giá chính xác cho các ứng dụng yêu cầu xác minh mô-men xoắn và kiểm soát chất lượng. |
Thiết kế đai chống ma sát tiên tiếnMáy đo tọa độ CMM – Dòng QualiCMM kết hợp thiết kế đai chống ma sát tiên tiến cho các bộ phận chuyển động, giảm mài mòn và đảm bảo hoạt động trơn tru, chính xác. Sự đổi mới này tăng cường độ bền và duy trì hiệu suất nhất quán theo thời gian. |
 |
 |
 |
Điều chỉnh lực căng đaiMáy đo tọa độ CMM – Dòng QualiCMM bao gồm cơ chế điều chỉnh độ căng của dây đai, cho phép hiệu chuẩn chính xác để duy trì độ căng tối ưu. Tính năng này đảm bảo hoạt động trơn tru, giảm mài mòn và kéo dài tuổi thọ của các thành phần chuyển động. |
Lớp sơn phủ bền bỉLớp phủ bên ngoài của Máy đo tọa độ CMM – Dòng QualiCMM sử dụng quy trình sơn phủ chất lượng cao, mang lại vẻ ngoài bóng bẩy và chuyên nghiệp. Lớp hoàn thiện này không chỉ hấp dẫn về mặt thị giác mà còn cung cấp khả năng chống ma sát và độ bền tuyệt vời để bảo vệ lâu dài. |
Tủ điều khiển xưởng chuyên nghiệpMáy đo tọa độ CMM – Dòng QualiCMM có tủ điều khiển theo phong cách xưởng chuyên nghiệp, được thiết kế để đạt hiệu quả và độ tin cậy. Được chứng nhận theo tiêu chuẩn sản phẩm điện CE, đảm bảo tuân thủ các quy định về an toàn và chất lượng quốc tế. |
Là một CMM phổ thông, Máy đo tọa độ CMM – Dòng QualiCMM hỗ trợ nhiều loại đầu dò đo, đầu, bộ đổi đầu dò và phụ kiện. Các tùy chọn này cung cấp tính linh hoạt nâng cao, cho phép hoàn thành nhanh hơn và chính xác hơn các nhiệm vụ đo lường đa dạng.

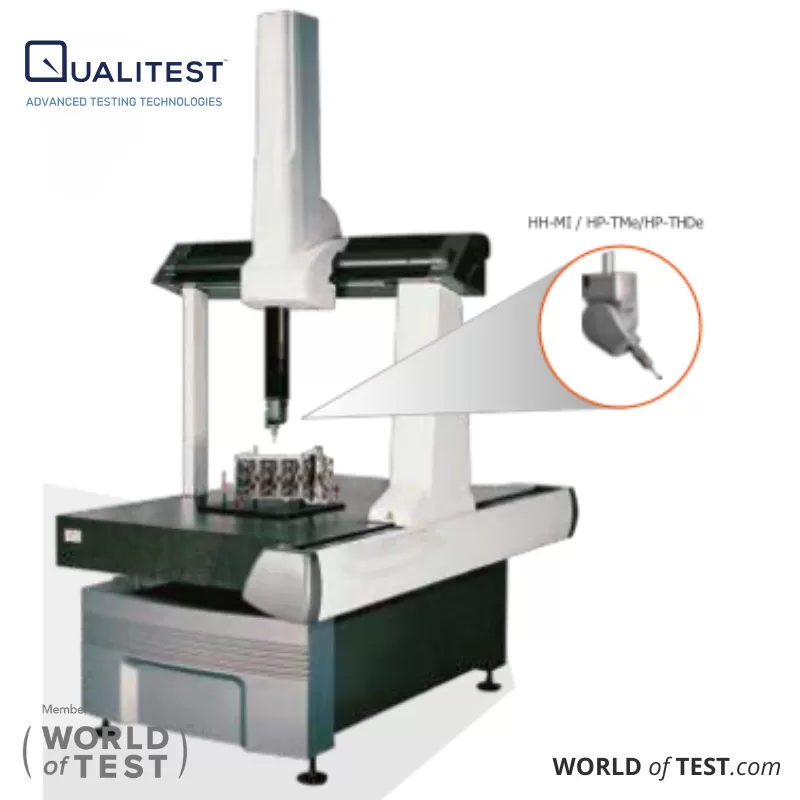

Đầu dò có thể lập chỉ mục thủ công HH-MIHH-MI là đầu dò có thể lập chỉ mục bằng tay đa năng được trang bị đầu dò kích hoạt cảm ứng có độ chính xác cao. Nó cho phép lập chỉ mục gia tăng 15°, đạt tới 168 vị trí duy nhất mà không cần xác nhận lại. Được thiết kế để dễ sử dụng, nó có thể được khóa, mở khóa và xoay bằng một tay. Đầu dò kích hoạt cảm ứng tích hợp có thể điều chỉnh bằng tay, phù hợp với nhiều kết hợp đầu dò cho các nhu cầu đo lường đa dạng. |
|
|
Đầu dò có thể lập chỉ mục thủ công HH-MI-MHH-MI-M cung cấp hiệu suất tương tự như HH-MI, với tính linh hoạt bổ sung của thiết kế mô-đun. Nó bao gồm bộ chuyển đổi riêng, giúp nó tương thích với nhiều loại đầu dò phù hợp, cho phép người dùng tùy chỉnh thiết lập đo lường của họ để đáp ứng các yêu cầu cụ thể. |
|
|
Đầu dò có thể lập chỉ mục bằng động cơ HH-A-M7.5HH-A-M7.5 là đầu dò có thể lập chỉ mục bằng động cơ cung cấp khả năng lập chỉ mục gia tăng chính xác 7.5° với phạm vi xoay đầy đủ từ +180° đến -180° và phạm vi nghiêng từ 0° đến 105°. Nó bao gồm một "bàn phẳng" vị trí ngang 90° để tăng tính linh hoạt. Được biết đến với tốc độ và độ bền, nó vượt trội hơn các sản phẩm tương đương, hỗ trợ phần mở rộng vượt quá 300mm và tương thích với nhiều loại đầu dò kích hoạt cảm ứng, khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng đo lường nâng cao. |
|
|

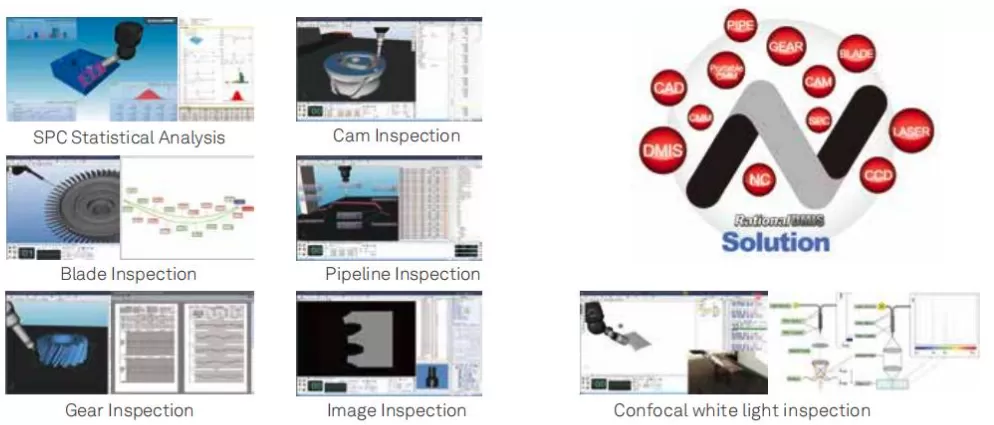

| Phần mềm Rational-DMIS được chứng nhận theo tiêu chuẩn ANSI, ISO, GB và PTB, phù hợp với các yêu cầu tiên tiến của ngành và các khái niệm thiết kế. Hỗ trợ đầy đủ giao thức điều khiển I++ được công nhận trên toàn thế giới, cung cấp giao diện thân thiện với người dùng với chức năng kéo và thả độc đáo để vận hành nhanh chóng. Tích hợp CAD liền mạch và trực quan hóa đồ họa 100%, từ phép đo đến tạo báo cáo, đảm bảo rằng các doanh nghiệp nhận được các giải pháp đo lường toàn diện và hiệu quả. |  |
Khả năng toàn diện của phần mềm Rational-DMISPhần mềm Rational-DMIS được thiết kế để đáp ứng nhu cầu đo lường đang phát triển, tích hợp các mô-đun cho CAD, các bộ phận có thành mỏng và quét. Các tính năng mạnh mẽ của nó bao gồm:
Các tính năng này, kết hợp với tích hợp CAD liền mạch và tối ưu hóa đường dẫn thông minh, biến Rational-DMIS trở thành một công cụ mạnh mẽ để đo lường và báo cáo chính xác, hiệu quả. |
 |
Gói Rational-DMIS cung cấp giải pháp trọn gói, kết hợp các mô-đun tiên tiến, tích hợp liền mạch và các tính năng mạnh mẽ để đáp ứng nhiều nhu cầu đo lường và báo cáo khác nhau với độ chính xác và hiệu quả.
| Đặc tính |
Chi Tiết |
|---|---|
| Khung cơ khí |
Trục X và Z: Đùn hợp kim nhẹ anodized bằng phương pháp gia công vi mô. |
| Điều kiện môi trường |
Phạm vi nhiệt độ: 10 - 45 ° C. |
| Hệ thống trượt |
Vòng bi khí trên tất cả các trục giúp chuyển động trơn tru và không ma sát. |
| Tấm bề mặt |
Vật chất: Đá hoa cương. |
| Bù nhiệt |
Bù tuyến tính được tối ưu hóa cho nhiệt độ 18 – 22°C. |
| Ram đối trọng |
Hệ thống khí nén có thể điều chỉnh để có hiệu suất ổn định. |
| Hệ thống đo lường |
Thang tuyến tính: Cân lót MEALLUR. |
| Air Supply |
Áp suất tối thiểu: Năm 5 thanh. |
| Điện nguồn |
Vôn: 220V / 50Hz. (110V cũng có sẵn theo yêu cầu) |
