Hàng hóa |

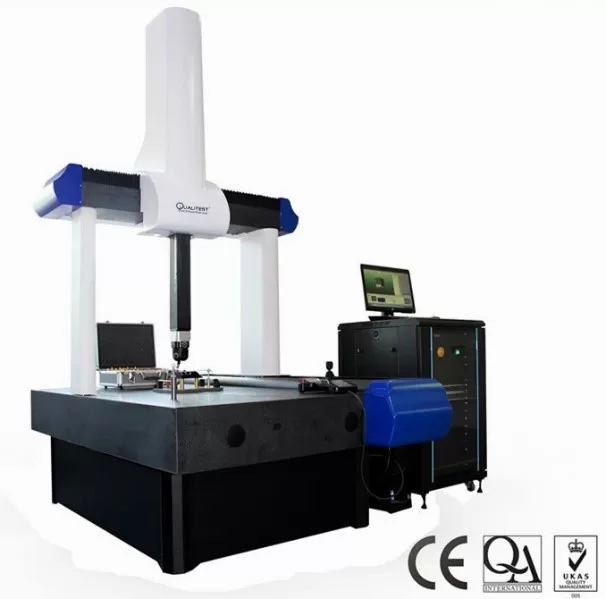

Máy đo tọa độ 3D |
|
Hành trình làm việc của trục X/Y/Z |
800x1000x700mm |
|
Thang đo tuyến tính 3 trục X/Y/Z |
Renishaw Thước tuyến tính dải kim loại phản quang. Độ phân giải: 0.5um |
|
Chế độ hướng dẫn X/Y/Z |
Thanh dẫn hướng tuyến tính nổi khí nén tĩnh được nạp sẵn tự làm sạch Động cơ servo DC và mô-đun truyền động |
|
Đo tiếp xúc 3D |
Đầu dò Renishaw PH20 Mô-đun đầu dò Renishaw TP20 Renishaw Red Styli và Stylus Giá thay mô-đun đầu dò Renishaw TCR20 |
|
Phương thức hoạt động |
Bộ điều khiển cần điều khiển thao tác chuột chương trình phát hiện tự động |
|
tính chính xác |
2.0+3.3L/1000(um) |
|
Độ lặp lại |
± 2um |
|
Môi trường làm việc |
Nhiệt độ：20+2°C 1°C/h 1°C/m 2°C/24h |
|
Độ ẩm: 40% ~70%RH |
|
|
Cung cấp không khí: ≥0.55Mpa |
|
|
Phần mềm đo lường |
Phần mềm đo lường hoàn toàn tự động RationalVue DMIS |
|
Tải trọng |
1200Kg |
|
Hệ điều hành |
Hệ điều hành Win10 |
|
Ngôn ngữ |
Tiếng Anh |
|
Điện nguồn |
220V±10%, 50Hz-60HZ |
|
Kích thước (W * D * H) |
1590 * 2090 * 2870mm |
|
Khối lượng tịnh |
1500Kg |
- L là chiều dài đo (mm) độ chính xác cơ học của trục Z và độ chính xác tiêu điểm liên quan rất nhiều đến bề mặt phôi.
- Độ phóng đại là giá trị gần đúng; nó liên quan đến kích thước của màn hình và độ phân giải.
- Có thể tùy chọn vật kính 0.5X hoặc 2X và có thể phóng đại hình ảnh: 10X~64.5X hoặc 40X~258X.
- Trường nhìn (mm) = (đường chéo*Ngang*Dọc)
- Tiêu chuẩn điều hành: ISO 10360-7
Cấu hình máy
|
Không. |
Hàng hóa |
SL |
Chú thích |
Chính sách bảo hành |
|
1 |
Máy đo thị lực hoàn toàn tự động Máy chủ chính |
1 bộ |
TT3DCMM |
Một năm |
|
1.1 |
Renishaw UCC Bộ điều khiển & Cần điều khiển vận hành |
1 bộ |
Tiêu chuẩn |
Một năm |
|
1.2 |
Động cơ servo DC nhập khẩu và bộ truyền động đai răng |
1 bộ |
Tiêu chuẩn, tích hợp |
Một năm |
|
1.3 |
Renishaw Thước đo dải kim loại phản quang |
chiếc 3 |
Tiêu chuẩn, tích hợp |
Một năm |
|
1.4 |
UPS Sagtar 3000VA của Mỹ |
1 bộ |
Tiêu chuẩn |
Một năm |
|
2 |
Máy tính và màn hình DELL |
1 bộ |
Tiêu chuẩn |
Một năm |
|
3 |
Máy in phun HP A4 |
1 bộ |
Tiêu chuẩn |
Một năm |
|
4 |
Bộ phần mềm đo DMIS Rational |
1 bộ |
Tiêu chuẩn, tích hợp |
Trọn đời M+ |
|
5 |
Đầu dò vô cấp Renishaw PH20 |
1 bộ |
Tiêu chuẩn |
Một năm |
|
5.1 |
Mô-đun mở rộng Renishaw (EM2) |
1 bộ |
Tiêu chuẩn |
Một năm |
|
5.2 |
Mô-đun đầu dò Renishaw TP20-STD |
1 bộ |
Tiêu chuẩn |
Một năm |
|
5.3 |
Giá thay đổi mô-đun đầu dò Renishaw TCR20 |
1 bộ |
Tiêu chuẩn |
Một năm |
|
5.4 |
Giá đỡ bút cảm ứng Renishaw, L7.5mm hiệu quả |
1 |
Tiêu chuẩn |
Một năm |
|
5.5 |
Renishaw Red Styliφ1mm: Dài 10mm |
1 |
Tiêu chuẩn |
Một năm |
|
5.6 |
Bút stylus màu đỏ Renishaw φ2mm: L10mm |
4 |
Tiêu chuẩn |
Một năm |
|
5.7 |
Bút stylus màu đỏ Renishaw φ3mm: L20mm |
1 |
Tiêu chuẩn |
Một năm |
|
5.8 |
Bút stylus màu đỏ Renishaw φ4mm: L20mm |
1 |
Tiêu chuẩn |
Một năm |
|
5.9 |
Renishaw Styli + Bút stylus: φ3mm, L20mm |
1 |
Tiêu chuẩn |
Một năm |
|
5.10 |
Renishaw Styli + Bút stylus: φ3mm, L30mm |
1 |
Tiêu chuẩn |
Một năm |
|
5.11 |
φ25 bóng chuẩn & giá đỡ bóng chuẩn |
1 bộ |
Tiêu chuẩn |
Không |
|
6 |
Hướng dẫn sử dụng/Chứng nhận/Thẻ bảo hành/Danh sách đóng gói |
4 |
Tiêu chuẩn |
|
