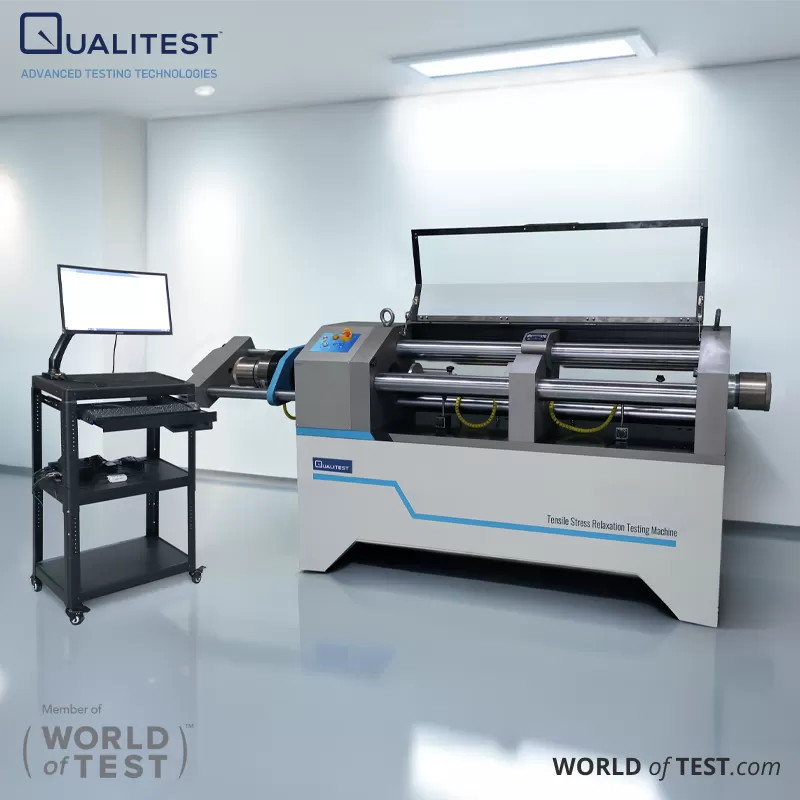

Máy kiểm tra ứng suất giãn nở cho thép gia cường và thép ứng suất trước Thông số kỹ thuật
| Mô hình | QT-SR-200 | QT-SR-300 | QT-SR-400 | QT-SR-500 |
|---|---|---|---|---|
| Tiêu chuẩn | ASTM E328, ISO 15630-3 | |||
| Sức chứa | 200kN | 300kN | 400kN | 500kN |
| Phạm vi đo | 8 – 200kN | 12 – 300kN | 16 – 400kN | 20 – 500kN |
| Độ phân giải tải | 7N | 10N | 12N | 15N |
| Tải chính xác | ± 1% | |||
| Độ chính xác đo tải | ±0.1% số đọc đến 1/100 công suất của hệ thống cân tải đáp ứng hoặc vượt quá yêu cầu của các tiêu chuẩn sau: ISO 7500-1, EN 10002-2, ASTM E4, JIS B7721 | |||
| Leo của tế bào tải | 30 phút ≤ 0.02% | |||
| Vị trí chính xác | ± 0.5% | |||
| Khoảng ngang | 1850mm | |||
| Bóng vít đột quỵ | 100mm | |||
| Tốc độ tải | 100 - 5000N/giây | |||
| Độ chính xác tốc độ | Cài đặt tốc độ < 0.05% - Tốc độ tối đa: ±1%, cài đặt tốc độ ≥0.05% - Tốc độ tối đa: ±0.5% | |||
| Độ chính xác nhiệt độ | Độ phân giải cảm biến nhiệt độ: 0.1°C, Độ chính xác cảm biến nhiệt độ: ±0.3°C | |||
| Độ chính xác đo vị trí | ±0.01 số đọc hoặc 0.0001 mm, tùy theo giá trị nào lớn hơn | |||
| Kích thước mẫu | ||||
| Dây PC (mm) | Φ12.7 - Φ15.24 | Φ12.7 - Φ15.24 | Φ12.7 - Φ15.24 | Φ15.2 - Φ21.8 |
| Dây PC (mm) | Φ3 - Φ9 | Φ3 - Φ9 | Φ3 - Φ9 | Φ3 - Φ9 |
| Thanh PC (mm) | Φ7 - Φ18 | Φ7 - Φ18 | Φ7 - Φ18 | Φ7 - Φ18 |
| Điện nguồn | Vui lòng chỉ định điện áp và tần số trước khi đặt hàng. Điện áp hoạt động tiêu chuẩn 3 pha, 220/380VAC, 50-60 Hz, Nguồn điện không được có đột biến và tăng đột biến vượt quá 10% điện áp danh định. | |||
| Nhiệt độ hoạt động | 0 đến +38°C (+32 đến +100°F) | |||
| Độ ẩm | 10% đến 90% không ngưng tụ | |||
| Nhiệt độ lưu trữ | -40 đến + 66 ° C (-40 đến + 150 ° F) | |||
| máy Dimension | 1950 x 540 x 1015mm (L x W x H) | |||
| Trọng lượng máy | 1400kg | |||

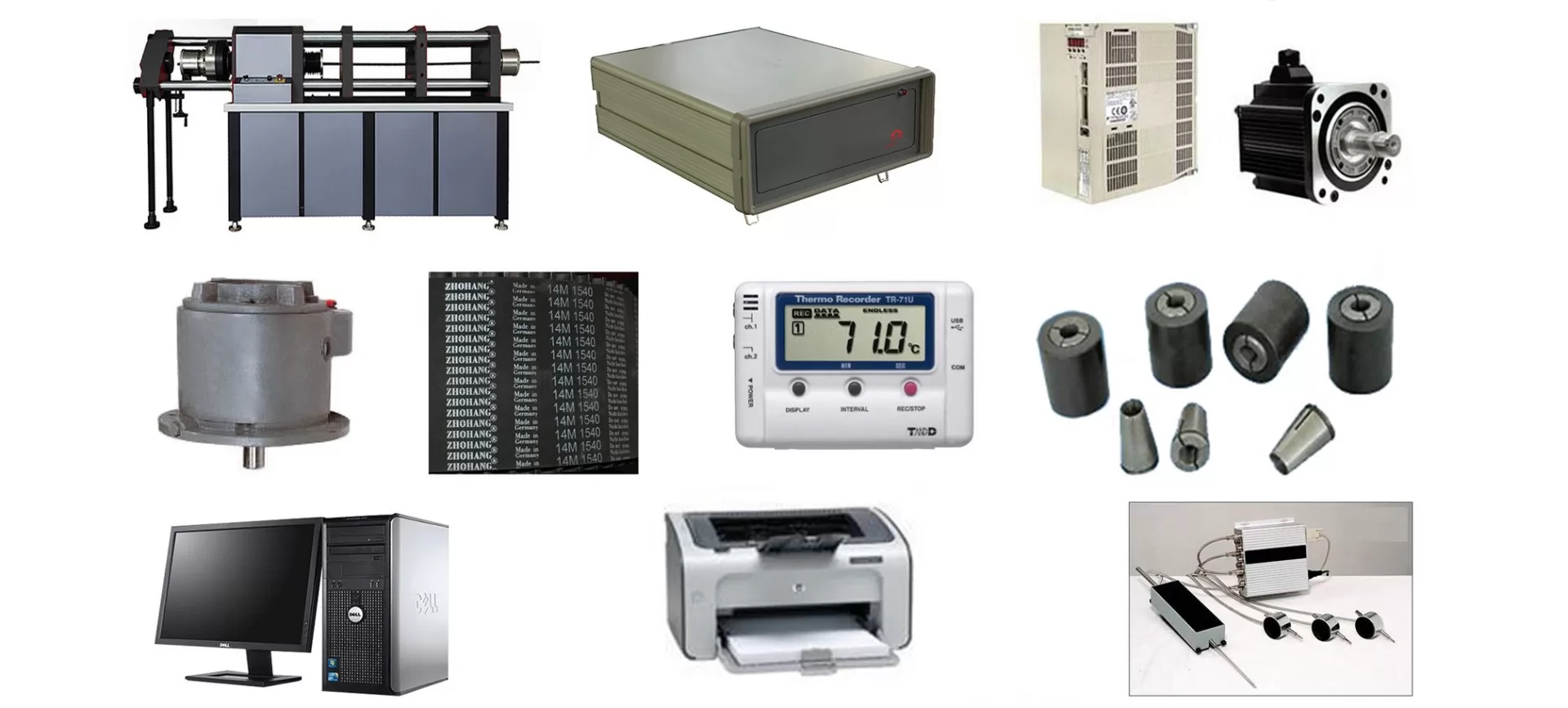

| Cấu hình tiêu chuẩn | ▪ Đơn vị chính ▪ Hệ thống servo: bộ điều khiển và động cơ ▪ Đai răng đồng bộ ▪ Nơi neo đậu ▪ Phần mềm QualiSoft ▪ Máy đo độ giãn dài tuyến tính ▪ Bộ điều khiển ▪ Bộ giảm tốc ▪ Máy ghi nhiệt độ ▪ Máy tính ▪ Máy in |
|||
 |
||||

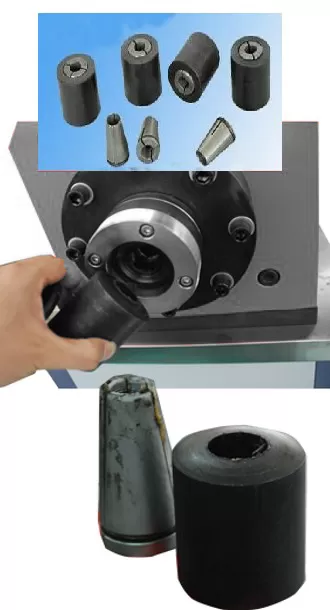

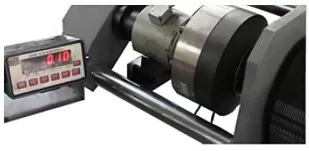

| Cảm biến lực có thể được hiệu chuẩn trực tiếp trên máy thử nghiệm mà không cần phải tháo ra để hiệu chuẩn bên ngoài. Có một cảm biến lực chính, có thể được lắp đặt cùng với cảm biến lực của máy để thực hiện quy trình hiệu chuẩn tại chỗ. Phương pháp này đảm bảo hiệu quả và độ chính xác, loại bỏ nhu cầu tháo rời và thiết bị hiệu chuẩn bên ngoài. | Sự thả neo | |||
 |
 |
|||
