Máy kiểm tra kéo sâu và thử uốn kim loại tấm QualiCTDD60 Đặc điểm của máy:

• Máy thử nghiệm giác hơi có nguyên lý cấu trúc mới giúp đạt được khả năng kiểm soát tốc độ không đổi.
• Máy thử nghiệm uốn cong mới sử dụng động cơ servo cố định để tải tốc độ không đổi. Cảm biến thủy lực đã được thay thế bằng cảm biến mới, cải thiện đáng kể độ chính xác và độ chính xác của các giá trị giác hơi.
• Dụng cụ đo giá trị thử nghiệm giác hơi là máy đo cách tử (cảm biến dịch chuyển) có độ phân giải đọc 0.001mm, nâng cao khả năng điều khiển máy.
• Cả cấu hình phần cứng lẫn nguyên lý truyền lực đều được cải thiện đáng kể so với máy nguyên bản. Cấu hình điều khiển máy tính giúp máy đạt được độ hoàn hảo, cho phép tạo báo cáo, lưu trữ, xử lý hàng loạt, vẽ đường cong, v.v.
• Máy có chức năng dừng tự động đối với các vết nứt tấm và được trang bị camera để xác định chính xác giá trị quá trình cốc nứt.
• Điều khiển tích hợp mang lại khả năng tích hợp cao, chức năng điều khiển mạnh mẽ, khả năng xử lý dữ liệu cao và độ tin cậy cao.
• Máy tính điều khiển quá trình kiểm tra, cho phép hiển thị động giá trị tải lực kẹp, giá trị tải thủng, giá trị quá trình uốn, tốc độ kiểm tra và đường cong kiểm tra.
• Hệ thống thử nghiệm bao gồm khả năng xử lý dữ liệu và xử lý đồ thị, cho phép lập báo cáo thử nghiệm hoàn chỉnh và in đường cong thử nghiệm.
• Áp lực tải kẹp có thể được điều chỉnh thuận tiện cho các vật liệu khác nhau.
• Các thiết bị thử nghiệm khác nhau có thể dễ dàng thay thế theo các phương pháp thử nghiệm khác nhau.
• Máy có cấu trúc nhỏ gọn nên vận hành đơn giản, dễ dàng.

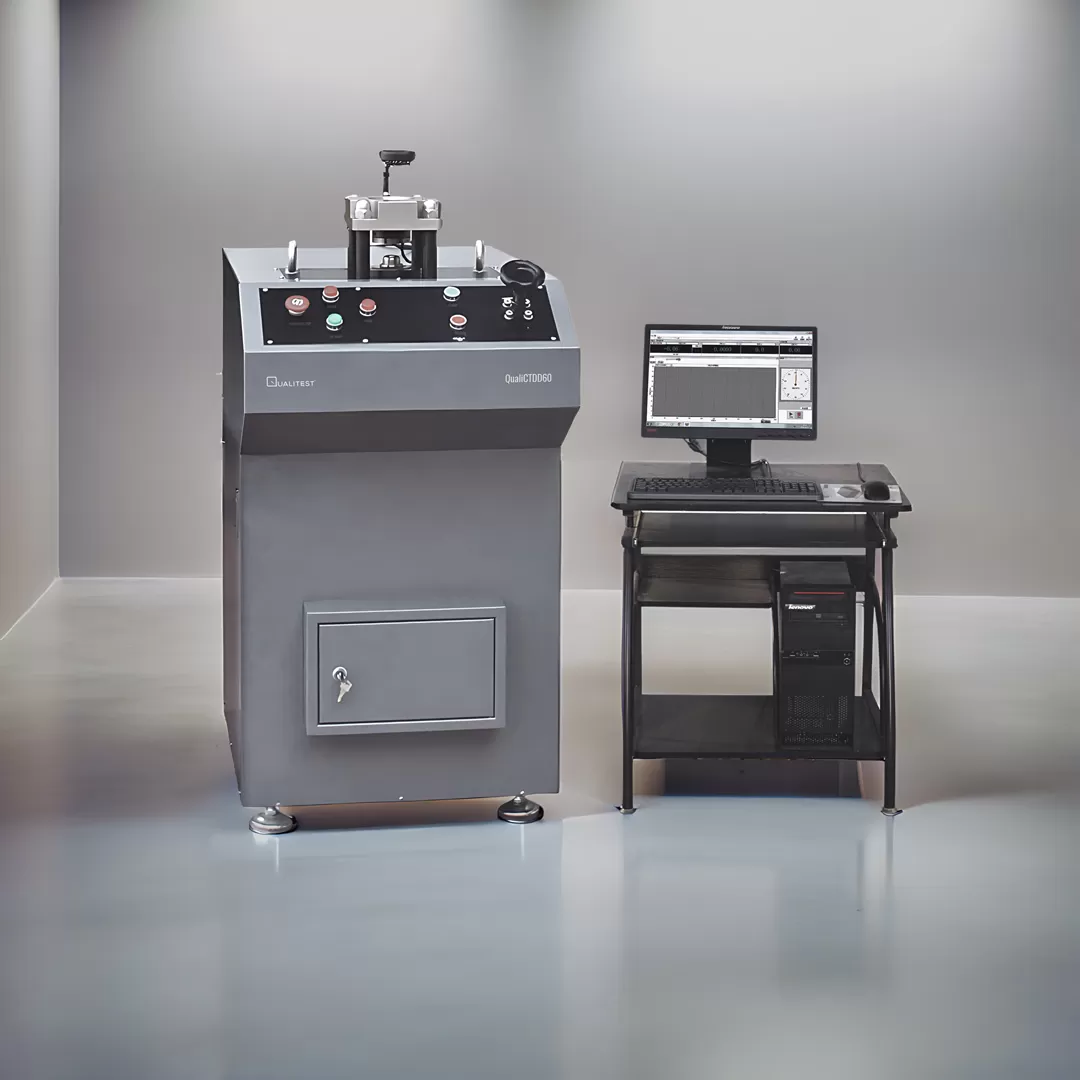

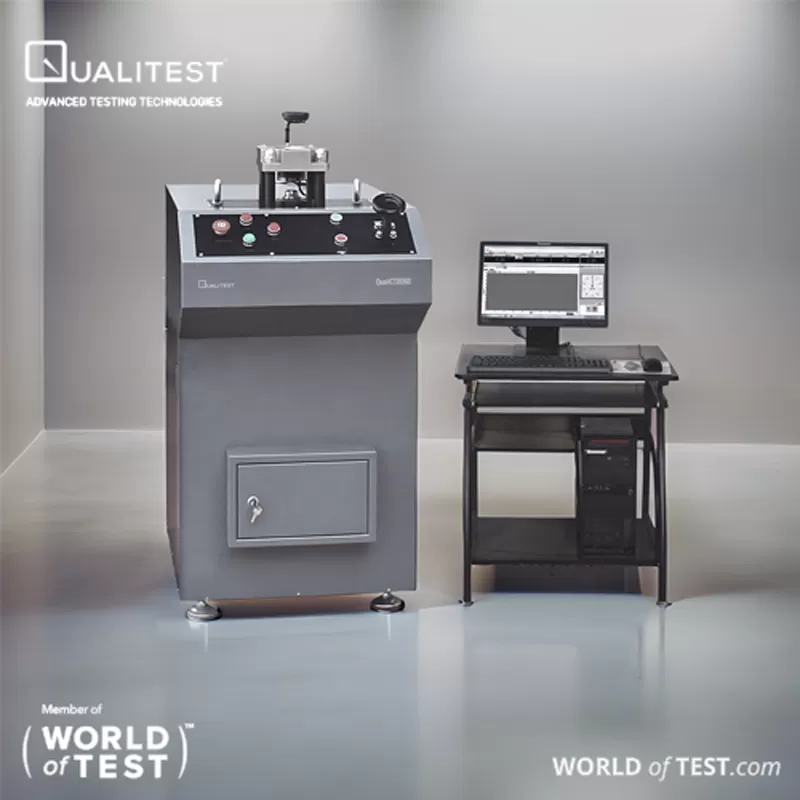

Máy kiểm tra kéo sâu và thử uốn kim loại tấm QualiCTDD60

nâng cao này Máy kiểm tra kéo sâu và uốn cong điều khiển bằng máy tính là một thiết bị chính xác để kiểm tra hiệu suất quy trình của tấm và dải kim loại. Thử nghiệm cupping Erichsen được tiến hành theo tiêu chuẩn ISO 20482 và ISO 1520. Thiết bị thử kéo sâu hoặc thử tai tuân thủ các tiêu chuẩn EN1669 và ISO 11531. Thiết bị thử giãn nở lỗ tuân thủ các tiêu chuẩn ISO 16630.

Máy này tuân thủ "Thử nghiệm cốc Erichsen tấm vật liệu kim loại và đai mỏng" để đánh giá hiệu suất biến dạng dẻo của tấm và dải kim loại. Nó cũng có thể được sử dụng cho "Phương pháp thử nghiệm tai vật liệu kim loại" và "Phương pháp thử nghiệm cốc kim loại màu" để thử nghiệm tính dị hướng của tấm kim loại màu. Với khuôn có liên quan, nó cũng có thể tiến hành thử nghiệm theo tiêu chuẩn quốc gia "Thử nghiệm quy trình cốc sơn màu và vecni" và "Hiệu suất và phương pháp thử nghiệm tạo hình tấm kim loại".

Thử nghiệm uốn bao gồm việc sử dụng một quả bóng thép hoặc quả đấm bi được chỉ định để tạo áp lực lên mẫu với lực kẹp 10kN cho đến khi mẫu phát triển vết nứt xuyên thấu. Độ sâu của độ xuyên chày (tính bằng mm) đại diện cho giá trị thử nghiệm uốn của tấm, được sử dụng để xác định hiệu suất biến dạng dẻo của vật liệu.

Thử nghiệm đột cốc bao gồm việc ép một tấm bán dẫn (φ55, φ100) giữa vành áp suất và khuôn. Dưới tác động của chày, mẫu trải qua quá trình giãn nở hướng tâm và biến dạng dẻo uốn cong, tạo thành một cốc hình trụ. Thử nghiệm này xác định tính bất đẳng hướng được biểu thị bằng tốc độ sản xuất tai. Mẫu là một đĩa và tỷ lệ độ bền kéo của đĩa với đường kính chày là 1.8.
