Tính năng của phần mềm kiểm tra độ xoắn của ốc vít QualiFTT

• Nền tảng dựa trên Windows

  • Gói phần mềm này thân thiện và dễ sử dụng.

• Nhiều đơn vị đo lường

  • Kích thước, lực bu lông và mô-men xoắn có thể được hiển thị theo các đơn vị khác nhau khi lựa chọn.

• Phương pháp kiểm tra có thể lập trình

  • Người dùng có thể phát triển phương pháp thử nghiệm tối ưu dựa trên vật liệu và kích thước của mẫu thử nghiệm. Khi phương pháp được thiết lập, người vận hành chỉ cần tải quy trình thử nghiệm hiện có và nhấp vào "Bắt đầu" để tiến hành thử nghiệm trên các mẫu tương tự.

• Báo cáo có thể chỉnh sửa
  • Người dùng có thể cấu hình mẫu báo cáo EXCEL phù hợp với nhu cầu của mình.

• Sơ đồ nhiều đường cong
  • Hiển thị thời gian thực các đường cong Lực quay/Lực bu lông (Lực kẹp) và Mô-men xoắn/Lực bu lông (Lực kẹp).
  • So sánh đường cong có sẵn khi lựa chọn.
  • Bất kỳ phần nào của đường cong thử nghiệm đều có thể được phóng to để phân tích dữ liệu chi tiết.

• Gói ngôn ngữ

  • Có thể cung cấp các gói ngôn ngữ khác nhau theo yêu cầu.

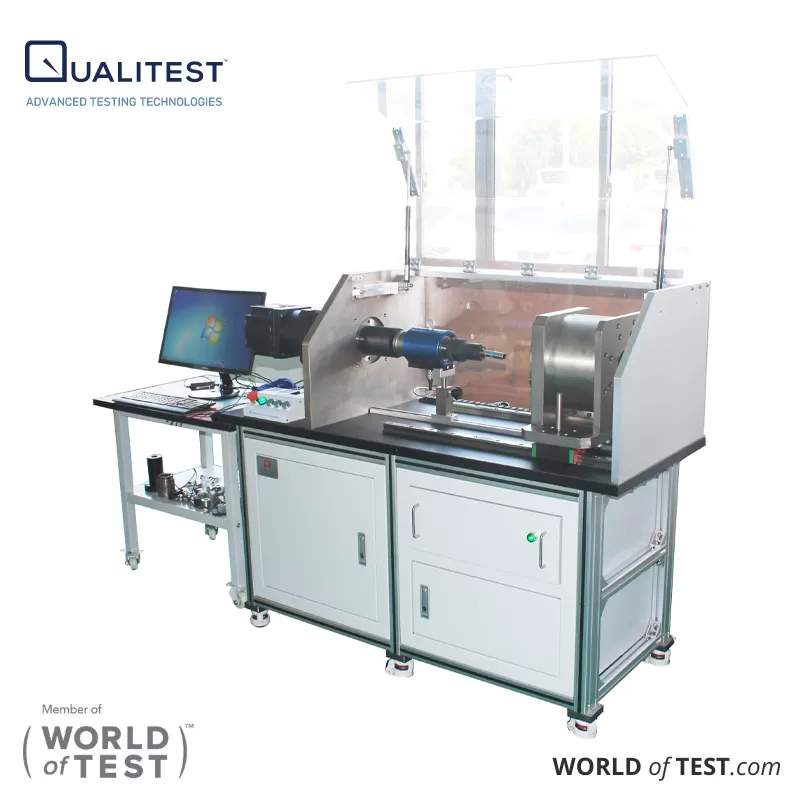

Máy kiểm tra độ xoắn của ốc vít QualiFTT

Máy thử xoắn QualiFTT được sử dụng để xác minh tính phù hợp của cụm bu lông, đai ốc và vòng đệm cường độ cao cho các kết nối bu lông được tải trước trong các cấu trúc kim loại. Thử nghiệm này đảm bảo rằng cụm chốt hoạt động như mong đợi, cho phép đạt được tải trước cần thiết một cách đáng tin cậy bằng cách sử dụng các phương pháp siết chặt được chỉ định trong ENV 1090, đồng thời cung cấp đủ biên độ chống lại việc siết chặt quá mức và hỏng hóc.

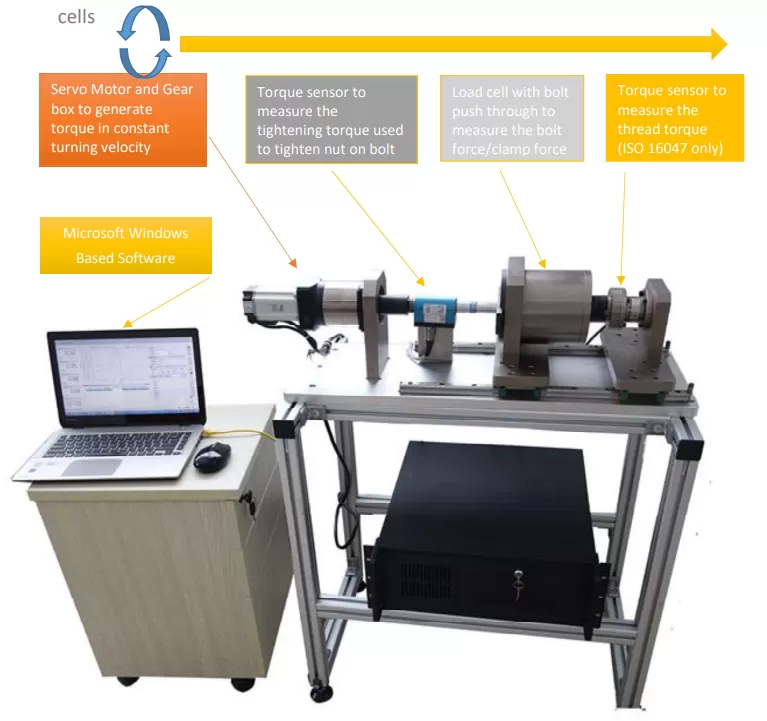

Mô-men xoắn được tạo ra bởi động cơ servo và hộp số. Góc xoắn được đo trực tiếp từ động cơ servo và cả lực bu lông và mô-men xoắn đều được lấy trực tiếp từ cảm biến lực.

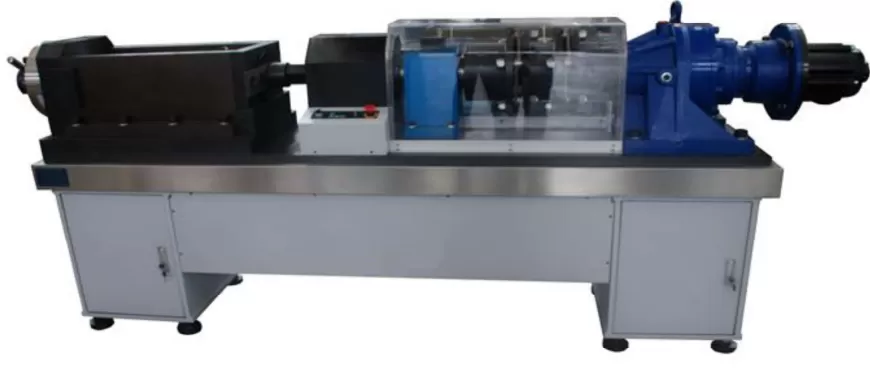

QualiFTT 10000Nm máy được thiết kế theo tiêu chuẩn EN 14399-2	QualiFTT 5000Nm máy được thiết kế theo tiêu chuẩn ISO 16047

Ứng dụng

EN-14399 2 Cụm bu lông kết cấu cường độ cao để chịu tải trước - Phần 2 Kiểm tra tính phù hợp để chịu tải trước.

ISO 16047 Chốt - Kiểm tra lực mô-men xoắn/lực kẹp.

Sự quyết tâm

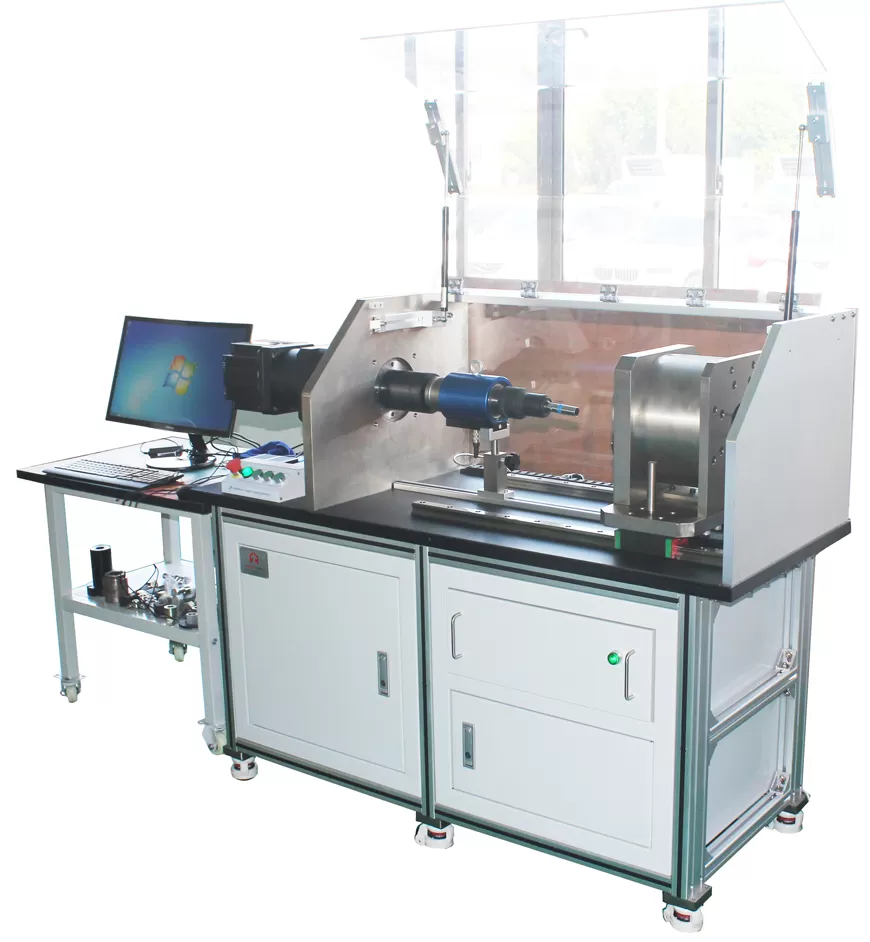

Máy kiểm tra độ xoắn của ốc vít QualiFTT được sử dụng để xác minh tính phù hợp của cụm bu lông, đai ốc và vòng đệm cường độ cao cho các kết nối bu lông được tải trước trong các cấu trúc kim loại. Mục đích của thử nghiệm này là kiểm tra hành vi của cụm ốc vít để đảm bảo có thể đạt được tải trước cần thiết một cách đáng tin cậy bằng cách sử dụng các phương pháp siết chặt được chỉ định trong ENV 1090, với biên độ đủ để chống lại việc siết quá mức và hỏng hóc.

Mô-men xoắn được tạo ra bởi động cơ servo và hộp số. Góc xoắn được đo trực tiếp từ động cơ servo và cả lực bu lông và mô-men xoắn đều được lấy trực tiếp từ cảm biến lực.
