| kích thước | 2250 * 1000 * 2230mm3 |
|---|---|
| Trọng lượng máy | 538 kg |
| Yêu cầu cài đặt | |
| Nguồn điện | 220V, 50 Ampe (cũng có sẵn loại 110V) |
| Nhiệt độ môi trường xung quanh | 10 ° C để 35 ° C |
| Khí làm việc | Khí nén |
| Khí hiệu chuẩn | Khí hỗn hợp Methane, Nitơ, CO2/CO |

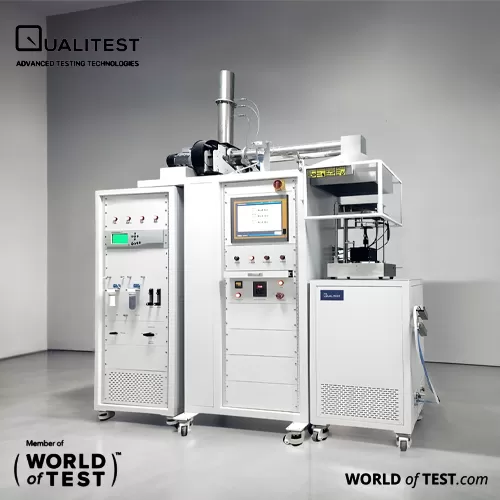

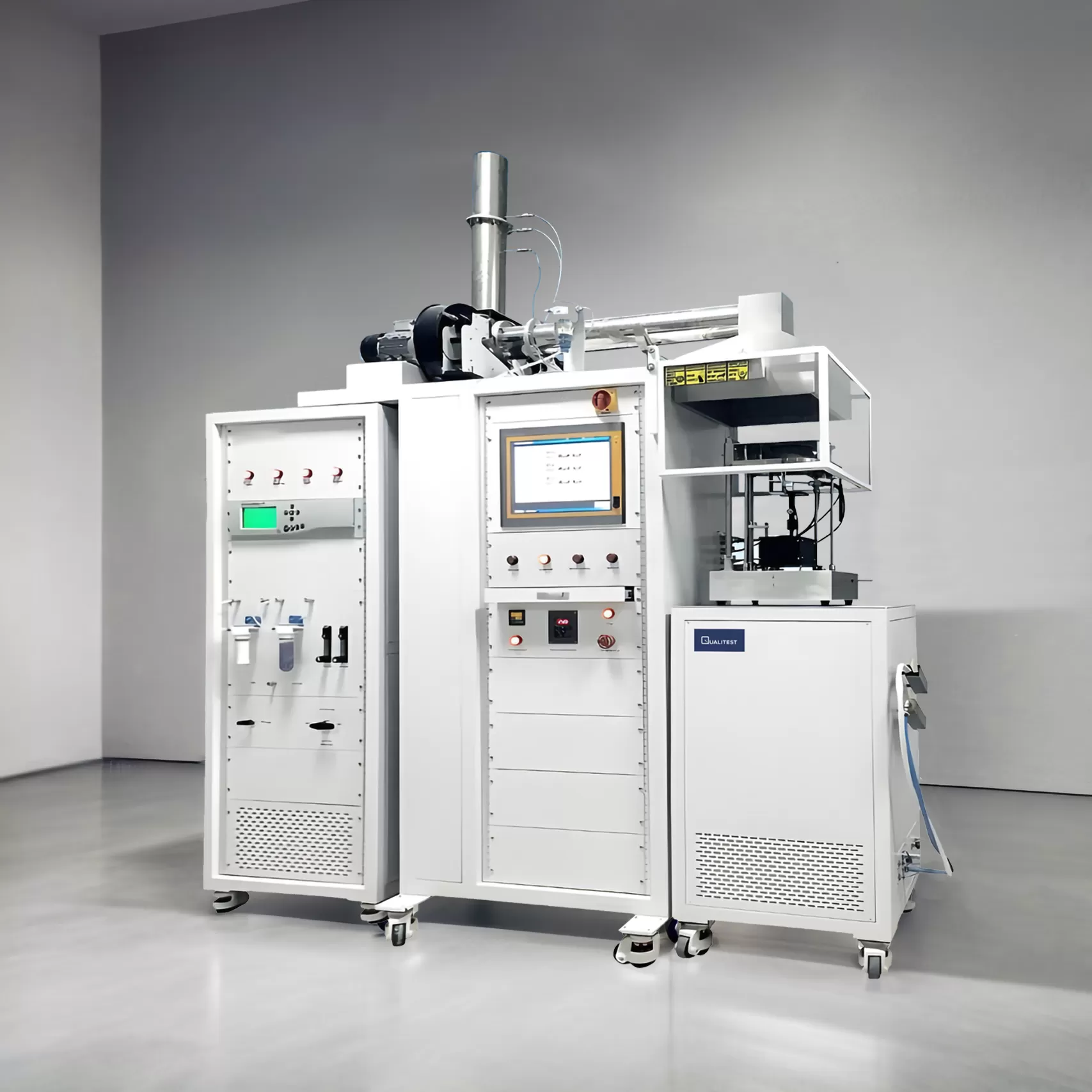

Thiết kế sáng tạo: Máy đo lượng nhiệt hình nón có thiết kế kiểu tủ với tủ phân tích di động, lý tưởng để tiến hành các thử nghiệm máy đo lượng nhiệt hình nón và tích hợp với các hệ thống thử nghiệm tốc độ giải phóng nhiệt quy mô lớn. Nó tương thích với các thử nghiệm như thiết bị đốt đơn, thử nghiệm cháy phòng rắn và phân loại quá trình đốt cháy cáp, tuân thủ các tiêu chuẩn như ISO 5660, ASTM E1354 và GB/T16172.
Đơn vị điều khiển tích hợp:Bao gồm tủ phân tích 19 inch được trang bị máy tính màn hình cảm ứng công nghiệp 15 inch, cung cấp khả năng điều khiển dựa trên PC và giám sát thời gian thực trong suốt quá trình thử nghiệm.
Máy sưởi hình nón hiệu suất cao: Máy sưởi hình nón cung cấp công suất định mức 5000W, với phạm vi công suất tỏa nhiệt từ 0-100 kW/m². Máy có bộ điều khiển nhiệt độ PID và có thể bố trí hình nón bức xạ linh hoạt, theo chiều ngang hoặc chiều dọc.
Giá đựng mẫu đa năng: Có thể chứa mẫu có kích thước lên đến 100mm x 100mm x 50mm. Hệ thống cân hỗ trợ phạm vi từ 0-2000g với độ chính xác 0.1g. Có sẵn phạm vi và độ chính xác tùy chỉnh để đáp ứng nhu cầu cụ thể của khách hàng.
Hệ thống đánh lửa tiên tiến:Được trang bị máy phát tia lửa điện áp cao (tối thiểu 10KV) và xi lanh quay để định vị tự động chính xác.
Phân tích oxy chính xác:Sử dụng máy phân tích oxy thuận từ với phạm vi 0-25%, thời gian phản hồi 4 giây và thông số kỹ thuật về độ tuyến tính, khả năng lặp lại và độ nhạy đặc biệt.
Phân tích CO và CO2 chính xác: Máy phân tích hồng ngoại không phân tán đo CO (0-1%) và CO2 (0-10%), có thời gian phản hồi nhanh 2.5 giây, độ chính xác cao và độ trôi thấp.
Phân tích mật độ khói dựa trên laser:Mật độ khói được phân tích bằng hệ thống laser heli-neon với một điốt quang, một đầu dò chính và một đầu dò phụ.
Hệ thống xả toàn diện: Gồm quạt hút, chụp khói, ống dẫn khói và lưu lượng kế lỗ. Quạt hút hoạt động trong phạm vi 0-50g/giây với độ chính xác 0.1g/giây. Một máy lấy mẫu hình khuyên, được đặt cách chụp khói 685mm, đảm bảo lưu lượng khí đồng nhất để đo chính xác.
Xử lý khí tích hợp: Bao gồm một máy bơm lấy mẫu, bộ lọc, bình ngưng (phạm vi 0-5°C), máy bơm nhu động và bộ lọc độ ẩm, tất cả đều hoạt động để xử lý mẫu khí nhằm mục đích phân tích chính xác.
Báo động độ ẩm và lưu lượng:Hệ thống sẽ cảnh báo người vận hành khi độ ẩm trong mẫu khí quá cao hoặc khi luồng khí bị cản trở bởi các hạt khói, báo hiệu cần phải thay bộ lọc.
Đồng hồ đo thông lượng nhiệt loại SB: Đo thông lượng nhiệt với phạm vi từ 0-100 kW/m², cung cấp độ chính xác ±3% và khả năng lặp lại ±0.5%, kèm theo báo cáo hiệu chuẩn.
Hệ thống làm mát bằng nước khép kín:Loại bỏ nhu cầu sử dụng nguồn nước bên ngoài bằng cách tích hợp hệ thống làm mát di động, đặc biệt hữu ích khi sử dụng đồng hồ đo thông lượng nhiệt.
Đầu đốt hiệu chuẩn khí mêtan:Được sử dụng để hiệu chuẩn toàn bộ hệ thống, đảm bảo đo giá trị hệ số C chính xác.
Thu thập dữ liệu toàn diện: Tự động ghi lại các đầu ra từ máy phân tích khí, cặp nhiệt điện, lưu lượng lỗ và các thiết bị khác, với kết quả được hiển thị thông qua phần mềm thân thiện với người dùng. Hệ thống cung cấp các báo cáo chi tiết về tốc độ giải phóng nhiệt, tốc độ khí thải, thời gian đánh lửa và dập tắt mẫu, tổng lượng oxy tiêu thụ, sản xuất khói, tỷ lệ mất khối lượng, tổng nhiệt giải phóng, nhiệt đốt cháy hiệu quả và tạo ra carbon dioxide và carbon monoxide.
Nhiệt lượng kế hình nón, được V. Babrauskas và các đồng nghiệp tại Viện Tiêu chuẩn và Công nghệ Quốc gia (NIST) tại Hoa Kỳ phát triển vào năm 1982, là một thiết bị thử nghiệm để đánh giá hiệu suất đốt cháy của vật liệu dựa trên nguyên tắc tiêu thụ oxy.
Trong 30 năm qua, nhiệt lượng kế hình nón đã liên tục được cải tiến và tinh chỉnh, trở thành một trong những thiết bị thử nghiệm quan trọng nhất để nghiên cứu hiệu suất đốt cháy của vật liệu.
Nhiệt lượng kế hình nón dựa trên nguyên lý tiêu thụ oxy và đo tốc độ giải phóng nhiệt của vật liệu. Theo nguyên lý tiêu thụ oxy, nhiệt giải phóng trên một đơn vị oxy tiêu thụ trong quá trình đốt cháy vật liệu về cơ bản là như nhau và được đo là 13.1 MJ/kg ± 5%.
Trong thí nghiệm, mẫu có thể được tải lên giá đỡ mẫu và có thể đo tốc độ mất khối lượng của mẫu trong quá trình đốt cháy. Bằng cách nung nóng mẫu và đốt cháy thông qua tia lửa điện, có thể kiểm tra khả năng bắt lửa và thời gian bắt lửa.
Khí cháy được thu thập trong các ống dẫn và chụp hút khói kèm theo, và các thông số như tốc độ giải phóng nhiệt được đo tự động bằng cách theo dõi những thay đổi về chênh lệch áp suất khói, nồng độ khí và nhiệt độ.
Thiết bị quang học có thể được sử dụng để đo các thông số hiệu suất mật độ khói. Ngoài ra, bằng cách thu thập dữ liệu trên, có thể tính toán thêm dữ liệu như nhiệt đốt cháy hiệu quả và diện tích dập tắt cụ thể. Kiểm tra nhiệt lượng kế hình nón là phương pháp phát hiện an toàn, nhanh chóng và chính xác. Ngoài việc phát triển sản phẩm, nhiệt lượng kế hình nón cũng có thể được sử dụng như một công cụ kiểm soát chất lượng.
