| Phạm vi đo lường theo cả hai hướng | 5 mm |
| Kích thước mẫu | 1000 × 100 × 50 mm |
| Độ phân giải | 0.3 μm |
| Độ chính xác tốt hơn | ± 3 µm |
| Max. Nhiệt độ | 70 ° C |
| Hệ thống sưởi | >75 W ở 20 °C |
| Trọng lượng máy | 36 kg |
S0018: Đơn vị đo uốn

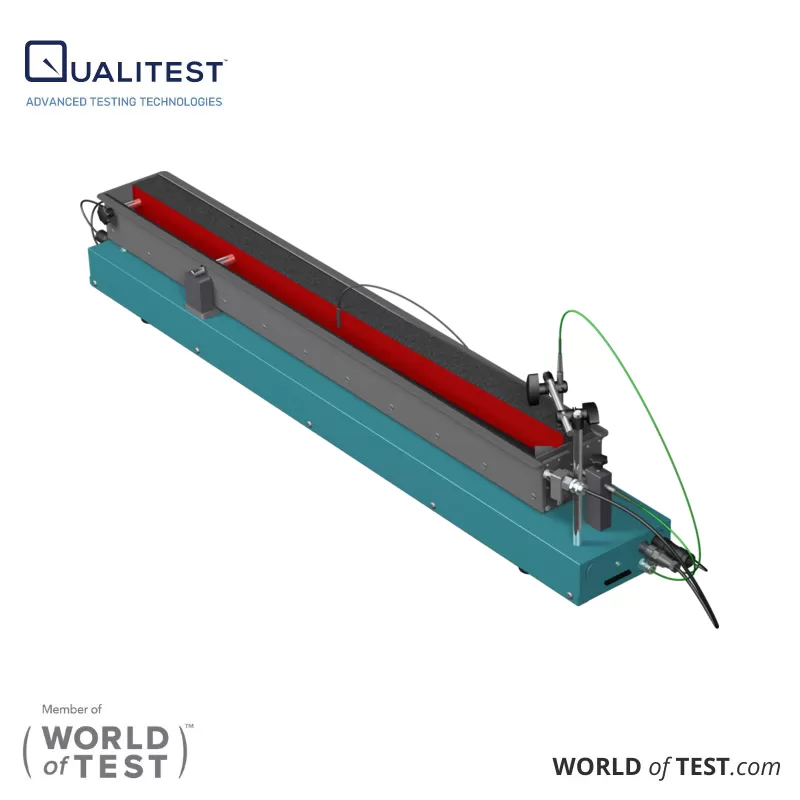

Bending Drain, còn được gọi là “Curling Profile Apparatus”, tuân thủ các tiêu chuẩn EN 13892-9:2018 để kiểm tra độ ổn định kích thước của vật liệu vữa. Với thiết bị này, bạn có thể đo độ co ngót và độ cong của vật liệu xây dựng. Ngoài ra, nó cho phép mô phỏng hệ thống sưởi sàn thực tế bằng cách sử dụng hệ thống sưởi điện tích hợp.
Các phép đo có độ chính xác cao được đảm bảo bằng hai trụ cố định và một tấm đế thép hình chữ U chắc chắn. Một lớp màng neoprene giữa ván khuôn và vật liệu giúp ngăn ngừa ma sát và tắc nghẽn, ngay cả khi sử dụng vật liệu giãn nở. Ván khuôn vẫn tĩnh, độc lập với dầm vữa, được hỗ trợ bởi hai điểm được xác định rõ ràng.
Bending Drain có cả kết nối Intra và Internet, cùng với một bộ ghi dữ liệu tích hợp. Không cần máy tính cá nhân đặc biệt trong quá trình đo lường, vì thiết bị được điều khiển hoàn toàn thông qua phần mềm trình duyệt mạng của bạn, chẳng hạn như Internet Explorer hoặc các chương trình tương tự. Dữ liệu được lưu trữ trên bộ nhớ không dễ bay hơi trong nhiều tuần hoặc nhiều tháng và chỉ cần một cú nhấp chuột, bạn có thể tải dữ liệu trực tiếp vào bảng tính Excel của mình qua mạng. Cũng có thể truyền dữ liệu bằng thẻ nhớ Compact Flash có thể tháo rời.
Nhiều Bending Drain có thể được tích hợp vào mạng của bạn, mỗi cái hoạt động độc lập. Hai LVDT có độ phân giải cao với hành trình 5mm và độ phân giải 0.3µm cung cấp kết quả có độ tin cậy cao.
RTD đo nhiệt độ ở đáy ván khuôn, trong khi cặp nhiệt điện nhúng trong mẫu đo nhiệt độ của nó. Ngoài ra, cảm biến độ ẩm/nhiệt độ theo dõi độ ẩm và nhiệt độ trên bề mặt mẫu.
Đối với hệ thống sưởi sàn, bạn có thể lập trình hồ sơ nhiệt độ theo thời gian. Ví dụ, bạn có thể tăng nhiệt độ từ 20°C lên 60°C sau 6 ngày, duy trì trong 3 ngày, sau đó giảm xuống còn 20°C.
Dưới đây là một biểu đồ dữ liệu điển hình. Trục x biểu thị thời gian tính bằng ngày, trong khi trục y biểu thị nhiệt độ tính bằng °C và chiều dài thay đổi tính bằng micron. Sau 4.5 ngày, hệ thống sưởi sàn được kích hoạt. Đường màu xanh lá cây biểu thị nhiệt độ ở đáy mẫu vật, và đường màu xanh lam biểu thị nhiệt độ ở lõi mẫu vật. Đường màu đỏ biểu thị độ uốn cong, và đường màu đen biểu thị chiều dài thay đổi. Phép đo này được tiến hành tại Phòng thí nghiệm Hasit.
