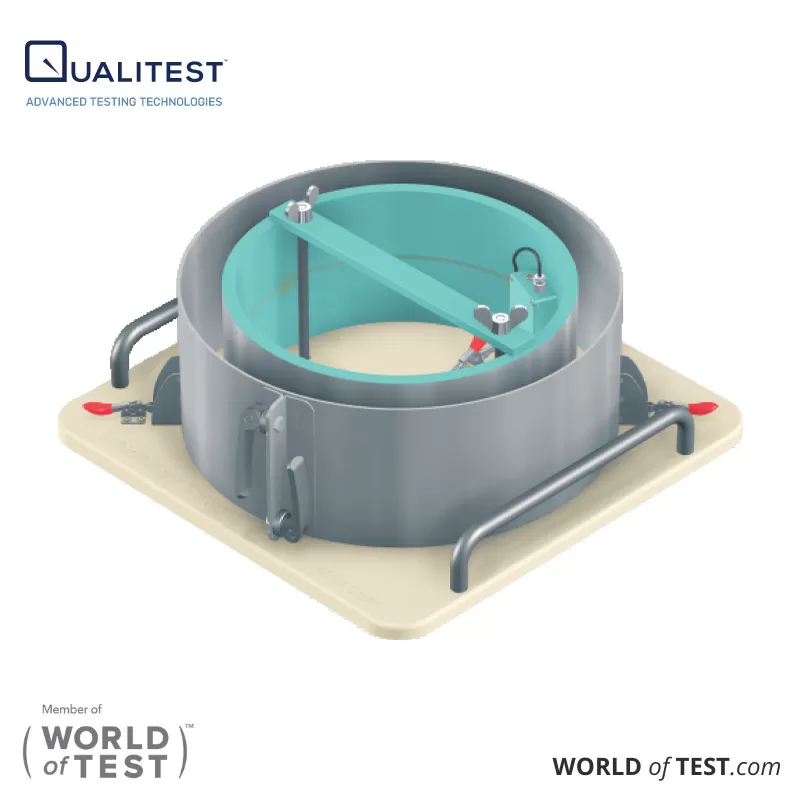

Vòng co ngót theo tiêu chuẩn ASTM & AASHTO được sử dụng để so sánh các hỗn hợp khác nhau nhằm xác định khả năng nứt sớm do co ngót khô, co ngót tự nhiên và nhiệt độ hydrat hóa. Tuân thủ ASTM C1581 và AASHTO T334, vòng co ngót có đồng hồ đo ứng suất và cặp nhiệt điện để thu thập dữ liệu chính xác, theo thời gian thực.
Với cấu trúc bền bỉ và khả năng ghi dữ liệu tích hợp về ứng suất, nhiệt độ và độ ẩm tùy chọn, những vòng này rất quan trọng để tối ưu hóa thiết kế bê tông và đảm bảo chất lượng vật liệu trong quá trình xây dựng.
Phương pháp thử nghiệm tiêu chuẩn để xác định tuổi nứt và đặc tính ứng suất kéo gây ra của vữa và bê tông dưới sự co ngót hạn chế
Phương pháp thử nghiệm này mô tả một quy trình trong phòng thí nghiệm để xác định tuổi nứt và các đặc tính ứng suất kéo gây ra của mẫu vữa hoặc bê tông trong điều kiện co ngót hạn chế. Phương pháp này giúp đánh giá tác động của các tỷ lệ và tính chất vật liệu khác nhau của vữa hoặc bê tông đối với vết nứt do co ngót khô, co ngót tự nhiên và nhiệt thủy hóa.
Một mẫu vữa hoặc bê tông mới trộn được nén chặt vào khuôn tròn xung quanh một vòng thép có dụng cụ. Biến dạng nén trong vòng thép, do vữa hoặc bê tông co lại, được đo bằng bốn máy đo biến dạng từ thời điểm đúc.
Sự giảm đột ngột của độ biến dạng vòng thép cho thấy mẫu thử bị nứt. Độ tuổi nứt và tốc độ phát triển ứng suất kéo trong mẫu cung cấp thông tin chi tiết về khả năng chống nứt của vật liệu khi co ngót được hạn chế (như trích dẫn từ tiêu chuẩn).

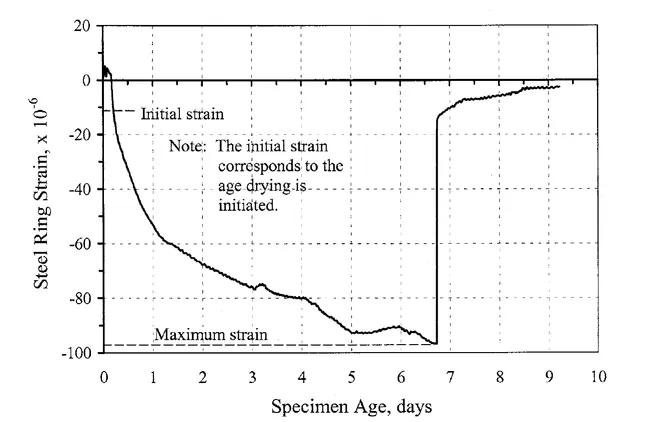

Biến dạng vòng thép theo thời gian. Mẫu vật bắt đầu nứt sau 6.8 ngày ở mức biến dạng khoảng 100 µm/m, theo ASTM C1581.
Mỗi vòng thép được trang bị bộ khuếch đại đo ứng suất và đầu vào cặp nhiệt điện loại K. Dữ liệu từ tối đa sáu vòng được truyền kỹ thuật số đến bộ ghi dữ liệu.
Bộ ghi dữ liệu của hệ thống ghi lại dữ liệu và nhiệt độ của máy đo ứng suất, lưu trữ dưới dạng tệp ASCII chuẩn. Tùy chọn, nó cũng có thể ghi lại đồng thời nhiệt độ và độ ẩm môi trường.
Máy ghi dữ liệu có giao diện mạng (Ethernet), cho phép tích hợp dễ dàng vào mạng nội bộ cục bộ. Sử dụng trình duyệt web chuẩn, bạn có thể đọc và trực quan hóa dữ liệu. Để xử lý dữ liệu thêm, chúng tôi khuyên dùng Microsoft Excel® hoặc bất kỳ chương trình trực quan hóa nào tương tự. Dữ liệu được hiển thị trực tuyến dưới dạng đồ họa và số trên màn hình. Không cần phần mềm PC đặc biệt nào; bạn chỉ cần phần mềm trình duyệt của mình, chẳng hạn như Firefox, Chrome, Edge
Vòng co ngót ASTM này được làm bằng thép (1.0570) và bao gồm 4 máy đo ứng suất. Nó có độ dày 13 mm, đường kính ngoài 330 mm, chiều cao 150 mm và nặng 15.5 kg. Các kích thước khác có sẵn theo yêu cầu.
Bộ khuếch đại cảm biến ứng suất, đầu vào loại K của cặp nhiệt điện và bộ phận số hóa được lắp bên trong vòng trong. Nó có giao diện bus SMB kỹ thuật số nối tiếp với bộ ghi dữ liệu S0003. Vòng ngoài được làm bằng thép không gỉ với đường kính trong là 406 mm và chiều cao là 150 mm.
Thể tích mẫu xấp xỉ 6.6 lít (1.74 gallon chất lỏng của Hoa Kỳ) với độ dày mẫu xấp xỉ 35.5 mm. Đế được làm bằng PP và có kích thước 480 x 480 x 20 mm³. Có bu lông, đai ốc và vòng đệm để cố định các vòng vào tấm nền. Có một vòng thép không gỉ để che phủ mẫu.
Bộ ghi dữ liệu này có thể giao tiếp với tối đa 6 vòng (S00031). Nó bao gồm một giao diện mạng và một máy chủ web tích hợp với phần mềm được cài đặt sẵn. Tốc độ lấy mẫu dao động từ 10 giây đến 1 giờ và có thể lưu trữ dữ liệu trong ít nhất 1 năm (2 GB). Có sẵn tính năng tùy chọn để đo nhiệt độ và độ ẩm môi trường (S0016). Bộ ghi dữ liệu đi kèm với một hướng dẫn sử dụng và có kích thước 24 x 21 x 6 cm, nặng 1.8 kg. Tất cả các thông số kỹ thuật có thể thay đổi mà không cần thông báo.
Phương pháp thử nghiệm tiêu chuẩn để ước tính xu hướng nứt của bê tông
Phương pháp thử nghiệm này phác thảo quy trình trong phòng thí nghiệm để xác định độ tuổi xảy ra nứt và đặc tính ứng suất kéo gây ra của mẫu vữa hoặc bê tông dưới sự co ngót hạn chế. Phương pháp này có thể được sử dụng để đánh giá tác động của các biến thể về tỷ lệ và tính chất vật liệu của vữa hoặc bê tông đối với vết nứt do cả co ngót khô và biến dạng do co ngót tự phát và nhiệt độ thủy hóa.
Một mẫu vữa hoặc bê tông mới trộn được nén chặt trong khuôn tròn xung quanh một vòng thép có dụng cụ. Biến dạng nén trong vòng thép, do sự co ngót của mẫu vữa hoặc bê tông, được đo bằng bốn máy đo biến dạng từ thời điểm đúc.
Nứt mẫu thử được chỉ ra bằng sự giảm đột ngột độ biến dạng của vòng thép. Tuổi nứt và tốc độ phát triển ứng suất kéo trong mẫu thử là các chỉ số về khả năng chống nứt của vật liệu khi co ngót bị hạn chế.

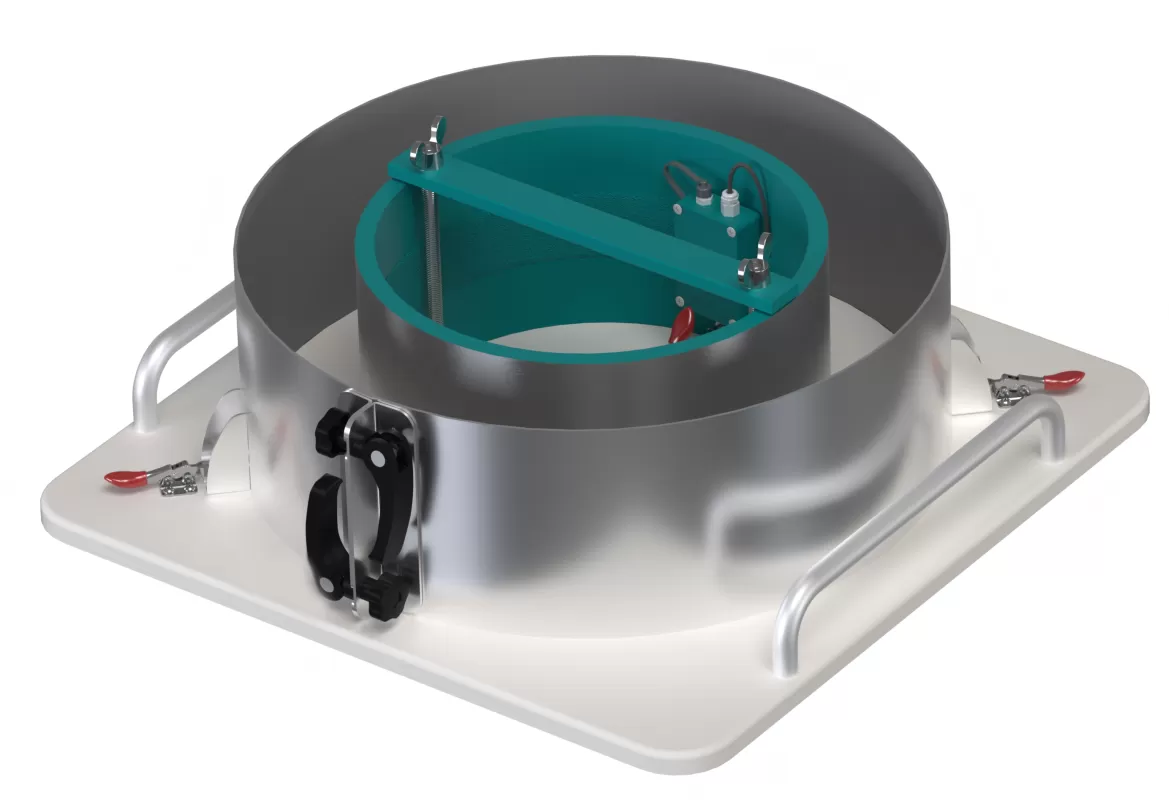

Kích thước của Vòng co ngót AASHTO T334 tương tự như vòng ASTM, nhưng có một số điểm khác biệt. Vòng trong có đường kính ngoài là 305 mm (12 inch) và chiều cao là 152 mm (6 inch). Vòng ngoài có đường kính là 457 mm (18 inch).
Kết quả là tạo ra một lớp bê tông dày khoảng 76 mm (3 inch) và cao 152 mm (6 inch).
Như bạn có thể thấy, vòng AASHTO nhỏ hơn một chút (kích thước tối đa 324 mm) so với vòng ASTM (330 mm). Chiều cao vòng AASHTO cao hơn 2 mm (152 mm so với 150 mm). Vòng AASHTO bên ngoài lớn hơn đáng kể ở mức 457 mm (18 inch) so với 406 mm (16 inch) của vòng ASTM.
Thể tích mẫu cần thiết cho Vòng co ngót AASHTO T334 là 13.83 lít (3.65 gallon Mỹ).
Mỗi vòng thép được trang bị bộ khuếch đại đo ứng suất và đầu vào cặp nhiệt điện loại K. Dữ liệu từ tối đa sáu vòng được truyền kỹ thuật số đến bộ ghi dữ liệu.
Bộ ghi dữ liệu, được cung cấp cùng với hệ thống, ghi lại dữ liệu máy đo ứng suất và nhiệt độ, lưu trữ dưới dạng tệp ASCII chuẩn. Tùy chọn, nó cũng có thể ghi lại đồng thời nhiệt độ và độ ẩm môi trường.
Máy ghi dữ liệu có giao diện mạng (Ethernet), cho phép tích hợp dễ dàng vào mạng nội bộ cục bộ. Sử dụng phần mềm trình duyệt web tiêu chuẩn, bạn có thể đọc và trực quan hóa dữ liệu. Để xử lý dữ liệu thêm, chúng tôi khuyên bạn nên sử dụng Microsoft Excel® hoặc bất kỳ chương trình trực quan hóa nào tương tự.
Dữ liệu được hiển thị trực tuyến dưới dạng đồ họa và số trên màn hình. Không cần phần mềm PC đặc biệt nào; bạn chỉ cần phần mềm trình duyệt, chẳng hạn như Firefox, Chrome, Edge, Opera hoặc Internet Explorer®. Hệ thống tương thích với các hệ điều hành Windows, MacOS, Android và Linux.
Vòng AASHTO-Shrinkage được làm bằng thép (1.0570) và bao gồm 4 máy đo ứng suất. Vòng trong có đường kính ngoài là 305 mm (12 inch) và chiều cao là 152 mm (6 inch). Độ dày của vòng là 12.7 mm (0.5 inch).
Bộ khuếch đại cảm biến ứng suất, đầu vào loại K của cặp nhiệt điện và bộ phận số hóa được lắp bên trong vòng trong. Nó có giao diện bus SMB kỹ thuật số nối tiếp với bộ ghi dữ liệu S0003. Vòng ngoài được làm bằng thép không gỉ với đường kính trong là 457 mm (18 inch) và chiều cao là 152 mm (6 inch).
Thể tích mẫu xấp xỉ 13.8 lít (3.65 gallon chất lỏng của Hoa Kỳ) với độ dày mẫu xấp xỉ 35.5 mm. Đế được làm bằng PP và có kích thước xấp xỉ 540 x 540 x 20 mm³. Có bu lông, đai ốc và vòng đệm để cố định các vòng vào tấm nền. Có một vòng thép không gỉ để che phủ mẫu.
Bộ ghi dữ liệu này có thể giao tiếp với tối đa 6 vòng (S00031). Nó bao gồm một giao diện mạng và một máy chủ web tích hợp với phần mềm được cài đặt sẵn. Tốc độ lấy mẫu dao động từ 10 giây đến 1 giờ và có thể lưu trữ dữ liệu trong ít nhất 1 năm (2 GB).
Có sẵn tính năng tùy chọn để đo nhiệt độ và độ ẩm môi trường (S0016). Bộ ghi dữ liệu đi kèm với hướng dẫn sử dụng và có kích thước 24 x 21 x 6 cm, nặng 1.8 kg. Tất cả các thông số kỹ thuật có thể thay đổi mà không cần thông báo.
