Tính năng của máy kiểm tra tấm bê tông

Tính năng của máy kiểm tra bê tông tấm có hệ thống làm lạnh và sưởi ấm được kiểm soát nhiệt độ và thời gian, với ba quạt để lưu thông không khí tối ưu. Cả bề mặt bên trong và bên ngoài đều được làm bằng thép không gỉ. Nó sử dụng chất làm lạnh thân thiện với môi trường R290, có Tiềm năng làm nóng toàn cầu (GWP) tối thiểu.

Buồng cho phép đông lạnh và rã đông mẫu vật với 8 chế độ nhiệt độ có thể lập trình tự do. Các tiêu chuẩn như EN 1340 và EN 12390-9, cùng nhiều tiêu chuẩn khác, được cài đặt sẵn nhưng có thể được sửa đổi. Hai cảm biến nhiệt độ đi kèm có thể được đặt tự do bên trong tủ, ví dụ, trên bề mặt mẫu vật và ở dưới cùng của mẫu vật.

Màn hình cảm ứng đồ họa hiển thị nhiệt độ cài đặt, nhiệt độ mẫu, nhiệt độ không khí và nhiệt độ tại bộ phận làm mát. Tất cả nhiệt độ đều được ghi lại bên trong và có thể sao chép vào thẻ nhớ USB. Buồng bao gồm giao diện mạng để điều khiển từ xa qua mạng của bạn. Không cần phần mềm bổ sung; chỉ cần mở trình duyệt internet của bạn và nhập địa chỉ của Slabtester.

Bạn có thể lập trình các cấu hình nhiệt độ trên PC, hiển thị tất cả dữ liệu nhiệt độ dưới dạng đồ họa trong trình duyệt và nhập dữ liệu vào Excel để sao lưu cục bộ. Dữ liệu được lưu trữ cục bộ, không cần truy cập internet bên ngoài.

Bao gồm: 4 kệ, bộ điều khiển điện tử, cáp mạng, bộ nhớ USB và hướng dẫn sử dụng.

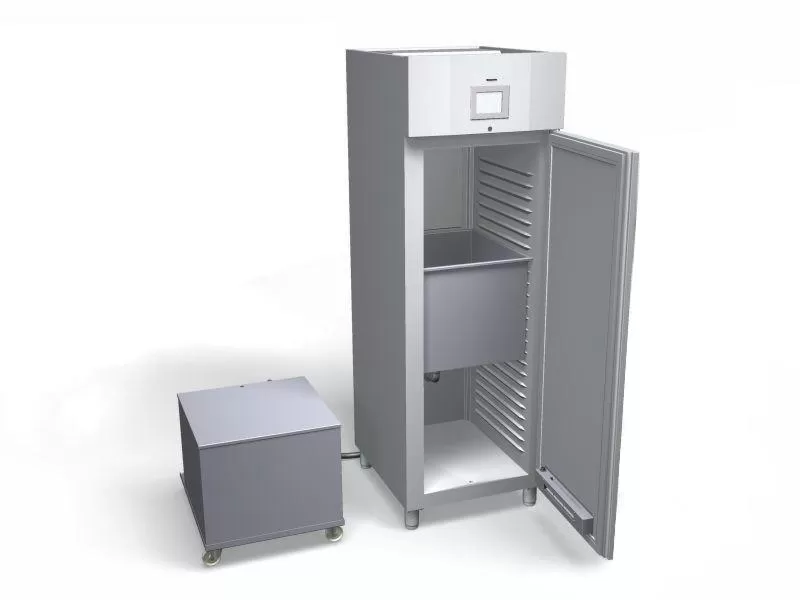

Tùy chọn ngập nước: Trong buồng, một thùng chứa bằng thép không gỉ có thể tháo rời với kích thước khoảng 50 x 60 x 48 cm (rộng x sâu x cao) được lắp đặt. Một thùng chứa thứ hai, đặt bên ngoài, chứa một máy bơm và một bộ phận gia nhiệt. Trong quá trình đông lạnh, thùng chứa bên trong vẫn rỗng. Để rã đông, nước đã được làm nóng được bơm từ thùng chứa bên ngoài vào thùng chứa bên trong, nơi nước vẫn ở trong suốt thời gian rã đông. Sau khi rã đông, nước được xả trở lại thùng chứa bên ngoài. Thời gian làm đầy và làm rỗng có thể được lập trình tự do. Tính năng này làm cho Slabtester phù hợp để thử nghiệm đá tự nhiên theo EN 12371, cốt liệu theo EN 1367-1, keo dán gạch theo EN 1348:2007 và các tiêu chuẩn khác được đề cập ở trên.

Tùy chọn ngập tuần hoàn: Tùy chọn tuần hoàn tương tự như Tùy chọn ngập nước tiêu chuẩn C0108, nhưng có bình chứa bên ngoài và bên trong lớn hơn một chút. Bình chứa bên trong có lỗ tràn và được đổ đầy từ dưới lên, thoát nước qua lỗ tràn bên dưới đường viền trên. Máy bơm chạy liên tục trong thời gian rã đông. Sau khi rã đông, máy bơm dừng lại và nước thoát từ bình chứa bên trong ra bình chứa bên ngoài. Bình chứa bên trong có cơ chế ngăn kéo để dễ dàng đặt mẫu vật.

Tùy chọn để kiểm tra khả năng chống đóng băng-tan băng của các khối xây bằng đất sét theo EN 772-22:2018: Tùy chọn bổ sung này bao gồm phun tự động một lượng nước nhất định theo các khoảng thời gian được thiết lập theo EN 772-22:2018. Các khoảng thời gian có thể lập trình tự do. Lưu ý rằng kích thước tường thử nghiệm tối đa, bao gồm cả khung, là 58 x 58 cm. Tùy chọn này cũng yêu cầu Tùy chọn đá tự nhiên (C0108). Một máy nén khí áp suất (6 bar) được bao gồm.

Cũng có sẵn:

Tùy chọn: Đồng hồ đo lưu lượng nhiệt để hiệu chuẩn thử nghiệm đóng băng-tan băng cho các đơn vị xây bằng đất sét như mô tả trong EN 772-22:2018: Lưu lượng kế nhiệt là một thiết bị cách nhiệt được thiết kế để trích nhiệt trên khu vực trung tâm của bề mặt sẽ bị phơi ra trong quá trình thử nghiệm. Khu vực này có màu đen mờ và có khả năng trích nhiệt sao cho khi nhiệt độ không khí ở mức -15°C, tâm của tấm được duy trì ở mức 0°C. Có thể đo được tốc độ trích nhiệt trung bình.

Máy kiểm tra tấm bê tông

Máy kiểm tra bê tông để đóng băng trong không khí và tan băng trong không khí hoặc nước. Tuân thủ một số tiêu chuẩn của Châu Âu và quốc tế. Hiện nay với công suất làm mát tăng đáng kể. Thích hợp để kiểm tra không chỉ bê tông mà còn cả đá tự nhiên và keo dán gạch. Bao gồm kết nối internet tùy chọn và cơ chế chống ngập.

Quy trình thử nghiệm cho Tiêu chuẩn EU về thử nghiệm tấm bê tông

Bài kiểm tra yêu cầu bốn mẫu vật lấy từ bốn khối lập phương. Sau 21 ngày, một mẫu vật dày 50 mm được cưa từ mỗi khối vuông góc với bề mặt trên cùng, đảm bảo vết cưa cho bề mặt thử nghiệm nằm ở chính giữa khối lập phương. Các mẫu vật có kích thước là 15 x 15 x 5 cm. Sau 25 ngày bê tông lão hóa, một tấm cao su được dán trên tất cả các bề mặt ngoại trừ bề mặt thử nghiệm. Sau 28 ngày, nước khử khoáng ở độ sâu 3 mm được đặt trên bề mặt thử nghiệm trong 72 giờ. Sau 31 ngày, tất cả các bề mặt ngoại trừ bề mặt thử nghiệm đều được cách nhiệt bằng nhựa xốp polystyrene dày 20 mm. Sau đó, nước khử khoáng được thay thế bằng môi trường đông lạnh và bề mặt thử nghiệm được phủ một tấm polyetylen.

Một chu kỳ đông lạnh-tan băng được thực hiện trong 24 giờ. Nhiệt độ phải trên 0°C trong ít nhất 7 giờ nhưng không quá 9 giờ trong mỗi chu kỳ.

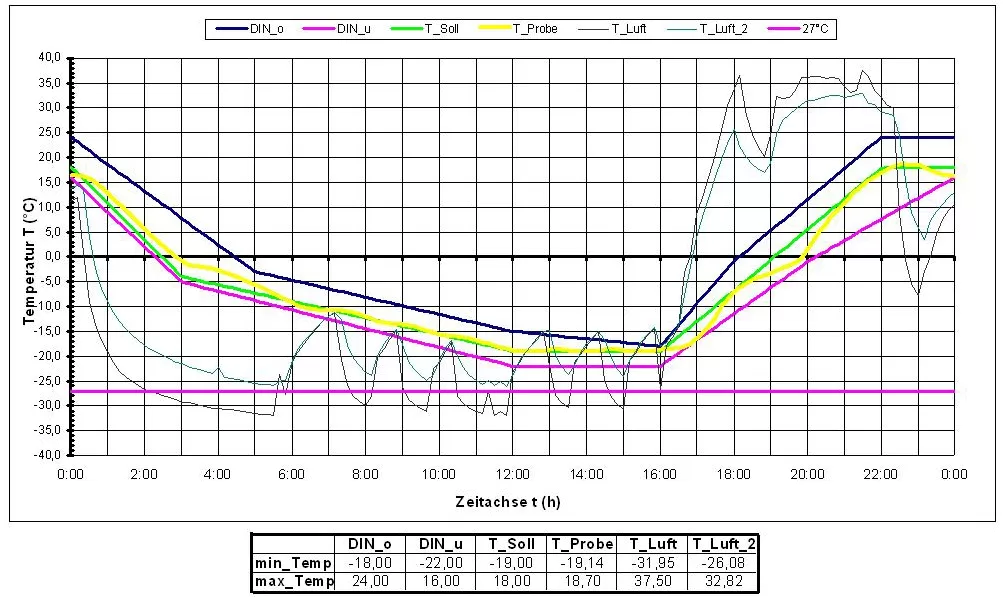

Nhiệt độ tham chiếu được đo ở tâm bề mặt thử nghiệm và có thể thay đổi trong khoảng +/-2.5 K đến +/- 5 K so với nhiệt độ mục tiêu, như thể hiện trong hình bên dưới.

Đo lường tỷ lệ

Sau 7, 14, 28, 42 và 56 ngày, trọng lượng của vật liệu được cân sẽ được đo sau khi bề mặt được chải.

Tiêu chuẩn

Slabtester phù hợp cho các thử nghiệm theo các tiêu chuẩn sau:

• SIA 262/1:2013-08; SN 505262/1:2013-08: Kết cấu bê tông - Thông số kỹ thuật bổ sung, Phụ lục C / Khả năng chống đóng băng-tan băng của bê tông XF2(CH), XF3(CH) và XF4(CH).
• ASTM C666-03 (2008) Quy trình B: Phương pháp thử tiêu chuẩn về khả năng chống đóng băng và rã đông nhanh của bê tông. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• ASTM C672 / C672M - 12: Phương pháp thử nghiệm tiêu chuẩn để đánh giá khả năng chống đóng cặn của bề mặt bê tông tiếp xúc với hóa chất chống đóng băng.
• Tiêu chuẩn ASTM C1262 - 10:Phương pháp thử nghiệm tiêu chuẩn để đánh giá độ bền đóng băng-tan băng của các khối tường chắn phân đoạn đúc khô và các khối bê tông liên quan.
• EN 1338: Khối lát bê tông - Yêu cầu và phương pháp thử nghiệm; Phiên bản tiếng Đức EN 1338:2003.
• EN 1339: Lát vỉa hè bê tông - Yêu cầu và phương pháp thử nghiệm.
• EN 1340: Bệ bê tông - Yêu cầu và phương pháp thử nghiệm.
• EN 1348:2007-12-31: Tiêu chuẩn này đã được thu hồi và thay thế bằng EN 12004-2:2017-05. Chất kết dính cho gạch - Xác định cường độ bám dính kéo cho chất kết dính xi măng. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• EN 12004-2: 2017-05: Keo dán cho gạch men - Phần 2: Phương pháp thử. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước). Các mẫu được đông lạnh trong 2 giờ ở nhiệt độ -15°C, giữ trong 2 giờ nữa, sau đó rã đông trong nước ở nhiệt độ +15°C trong 2 giờ nữa. Sau 25 chu kỳ, cường độ bám dính kéo được đo.
• EN 1367-1-2007: Các thử nghiệm về đặc tính nhiệt và chịu thời tiết của cốt liệu - Xác định khả năng chống đóng băng và rã đông. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước). Nhiệt độ không khí tối thiểu được phép là -22°C, với nhiệt độ trong hộp dao động từ -15°C đến -20°C trong ít nhất 4 giờ. Tốc độ làm mát bị ảnh hưởng bởi nhiệt dung và độ dẫn nhiệt của mẫu, nước và hộp. Các hộp bắt buộc phải liền mạch, làm bằng thép không gỉ, bao gồm cả nắp (Mã đơn hàng C0665S).
• EN 1367-6: 2008: Thử nghiệm các đặc tính nhiệt và thời tiết của cốt liệu - Xác định khả năng chống đóng băng và tan băng khi có muối (NaCl). Tùy chọn ngập C0108 không cần thiết. Các lon bắt buộc phải liền mạch, làm bằng thép không gỉ, bao gồm cả nắp (Mã đơn hàng C0665S).
• CEN/TS 12390-9:2006: Kiểm tra bê tông đã đông cứng - Khả năng chống đóng băng - tan băng - Đóng cặn, Phương pháp 1: Phương pháp tham khảo.
• EN 12091: 2013: Sản phẩm cách nhiệt cho ứng dụng xây dựng - Xác định khả năng chống đóng băng-tan băng. Yêu cầu tùy chọn C0108 cho quy trình tan băng (ngâm trong nước).
• EN 12371: Phương pháp thử đá tự nhiên - Xác định khả năng chống băng giá. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• EN 12467: 2012-12: Tấm phẳng xi măng sợi - Thông số kỹ thuật sản phẩm và phương pháp thử nghiệm, Chương 7.4. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• EN 12808-3: 2009-01: Vữa cho gạch - Xác định cường độ uốn và nén. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• Tiêu chuẩn ISO/DIS 13007-2.2: Gạch men - Chất kết dính - Phần 2: Phương pháp thử chất kết dính. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• EN-13383 2: Armourstone Phần 2: Phương pháp thử nghiệm. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• EN 13687-3: 2002: Sản phẩm và hệ thống bảo vệ và sửa chữa kết cấu bê tông - Phương pháp thử nghiệm - Xác định khả năng tương thích nhiệt - Chu kỳ nhiệt không có tác động của muối phá băng. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước). Tối đa 4 mẫu (30 x 30 x 5 cm) với khoảng cách 10 cm sẽ vừa với bình bên trong (theo chiều dọc).
• EN 14891: 2013-07: Sản phẩm chống thấm nước dạng lỏng dùng để sử dụng bên dưới gạch men được liên kết bằng chất kết dính - Yêu cầu, phương pháp thử nghiệm, đánh giá sự phù hợp, phân loại và chỉ định. Yêu cầu tùy chọn C0108 cho quy trình rã đông (ngâm trong nước).
• CEN/TR 15177:2006: Kiểm tra khả năng chống đóng băng-tan băng của bê tông - Hư hỏng kết cấu bên trong. Cần có một thiết bị để đo hư hỏng kết cấu bên trong, chẳng hạn như Vikasonic. Nếu sử dụng dầm 100x100x400 mm, tùy chọn C0108 cho quy trình tan băng (ngâm trong nước) cũng cần thiết.
• Tiêu chuẩn DIN V 18004: Sử dụng sản phẩm xây dựng trong công trình xây dựng - Phương pháp thử cốt liệu theo DIN V 20000-103 và DIN V 20000-104.
• ONR 22303:2010 09 01: Phương pháp thử bê tông - Áp dụng tiêu chuẩn thử nghiệm quốc gia đối với bê tông và vật liệu nguồn.
• EN 772-22: 2019: Phương pháp thử nghiệm cho các khối xây - Phần 22: Xác định khả năng chống đóng băng/tan băng của các khối xây bằng đất sét. Kích thước mẫu tối đa 58 x 58 cm². Yêu cầu tùy chọn C0108 và C01085.
