Tiếng ViệtMáy kiểm tra độ nghiền giấy và bìa cứng dạng sóng - Thông số kỹ thuật QualiCT500
| Mô hình | Chất lượng CT500 |
| Phạm vi đo | 0-200kg |
| Tốc độ nén | 12.7mm / phút |
| Độ phân giải | 1/10,000 |
| tính chính xác | ± 1% |
| Kích thước | 810 × 400 × 860mm |
| Trọng lượng máy | 60kg |
| Mô hình | Chất lượng CT500 |
| Phạm vi đo | 0-200kg |
| Tốc độ nén | 12.7mm / phút |
| Độ phân giải | 1/10,000 |
| tính chính xác | ± 1% |
| Kích thước | 810 × 400 × 860mm |
| Trọng lượng máy | 60kg |

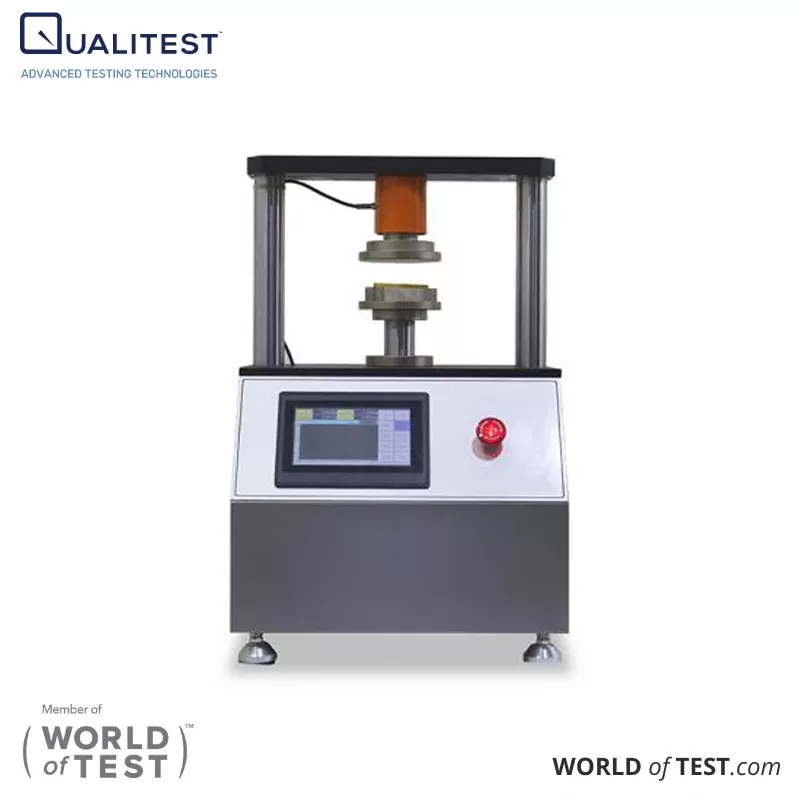

Máy kiểm tra độ nghiền cho giấy và bìa cứng dạng sóng - QualiCT500 có thiết kế hiện đại dựa trên các nguyên lý kỹ thuật cơ khí, yếu tố con người và công nghệ vi xử lý. Đây là loại cố định tấm áp suất trên, cung cấp độ chính xác cao và phù hợp với các phương pháp thử nghiệm như Thử nghiệm nghiền vòng (RCT), Thử nghiệm nghiền cạnh (ECT), Thử nghiệm nghiền phẳng (FCT), Thử nghiệm bám dính chốt (PAT) và Tùy chọn Thử nghiệm trung bình Concora (CMT).
 |
 |

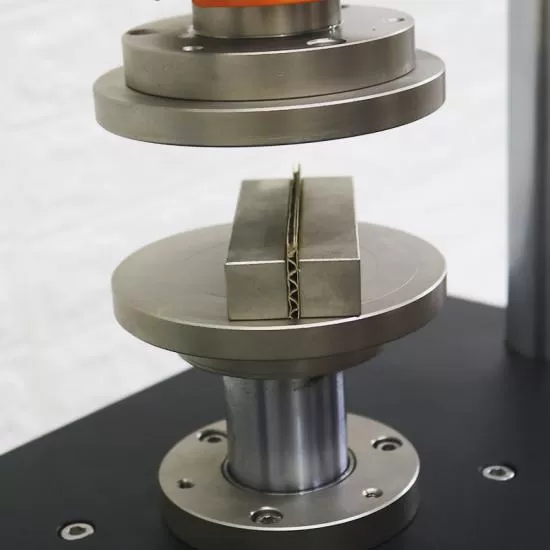

1. ECT (Kiểm tra nén cạnh): Mẫu là tấm bìa cứng, cắt theo kích thước bằng QualiCT500X-10, đặt thẳng đứng giữa các tấm ép QualiCT500X-09.
Cần có QualiCT500 + QualiCT500X-10.
2. RCT (Thử nghiệm nén vòng): Mẫu là giấy thô, cắt theo kích thước quy định bằng QualiCT500X-11, cuộn thành hình trụ bằng QualiCT500X-12, đặt thẳng đứng giữa các tấm ép QualiCT500X-09.
Cần có QualiCT500X-09 + QualiCT500X-11 + QualiCT500X-12.
3. PAT (Kiểm tra độ bám dính): Mẫu là tấm bìa cứng, cắt theo kích thước quy định bằng QualiCT500X-11, luồn thiết bị PAT qua khe hở của tấm bìa cứng, đặt song song với mặt phẳng QualiCT500X-09 và ép chặt cả hai mặt.
Cần có QualiCT500X-09 + QualiCT500X-10 + QualiCT500X-13.
4. FCT (Kiểm tra ép phẳng): Mẫu là tấm bìa cứng, mẫu bo tròn với C75, được đặt nằm ngang giữa các tấm ép QualiCT500X-09.
Yêu cầu QualiCT500X-09+ C75 (100cm²).

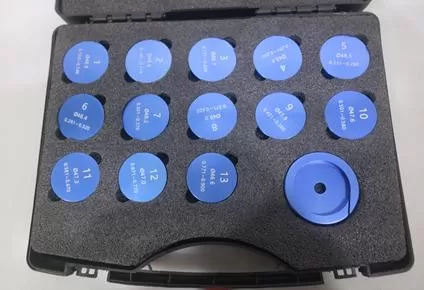

Phụ kiện QualiCT500X-12 RCT là thiết bị thiết yếu cho Thử nghiệm nghiền vòng. Chúng đóng vai trò là thiết bị thử nghiệm lý tưởng cho các phòng kiểm soát chất lượng, kiểm tra và hỗ trợ trong ngành giấy, bao bì và các ngành công nghiệp khác.
| Mô hình | QualiCT500X-12 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Người giữ mẫu | Đường kính bên trong | 49.30 ± 0.05(mm) | ||||||||||||
| Độ sâu bể | 6.35 ± 0.25(mm) | |||||||||||||
| Độ dày của mẫu vật (mm) | 0.15 ~ 0.17 | 0.171 ~ 0.20 | 0.201 ~ 0.23 | 0.231 ~ 0.28 | 0.281 ~ 0.32 | 0.321 ~ 0.37 | 0.371 ~ 0.42 | 0.421 ~ 0.49 | 0.491 ~ 0.57 | 0.571 ~ 0.67 | 0.671 ~ 0.77 | 0.771 ~ 0.90 | 0.901 ~ 1.00 | |
| Đường kính đĩa bên trong (mm) | 48.80 | 48.70 | 48.60 | 48.50 | 48.30 | 48.20 | 48.00 | 47.80 | 47.60 | 47.30 | 47.00 | 46.60 | 46.20 | |
| Kích thước & Trọng lượng | 33×27×8cm (D×R×C), 2.5kg | |||||||||||||

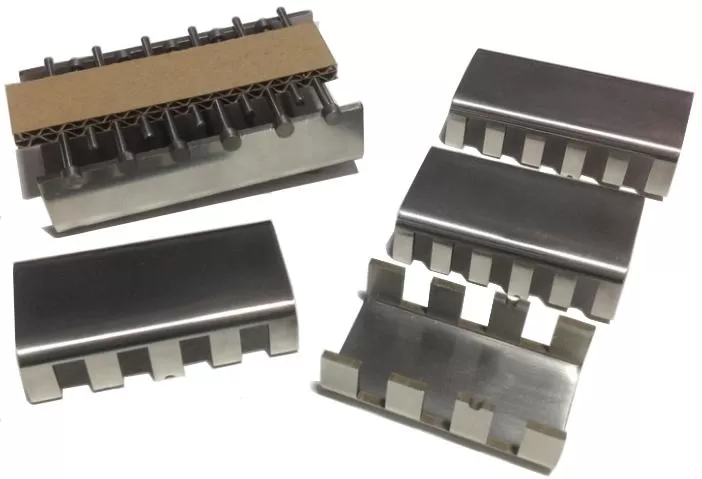

Những kẹp này được sử dụng để giữ mẫu trong quá trình Kiểm tra độ bám dính của chốt đối với bìa cứng dạng sóng.
| Mô hình | QualiCT500X-13 |
|---|---|
| Loại sáo áp dụng | Loại sáo A/B/C |
| Đường kính pin | Φ3mm (loại sáo A), Φ2mm (loại sáo B/C) |
| Kích thước máy | (100 × 50 × 45) mm |
| Số lượng tay cầm | Một bo mạch chủ, 4 thành phần (A/B/C1/C2) |
| Trọng lượng máy | 0.8Kg |

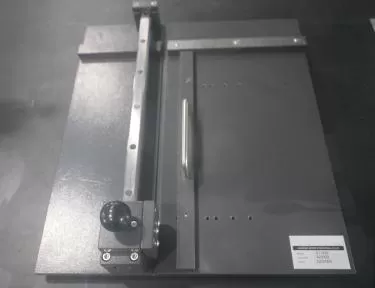

Máy cắt mẫu bìa cứng dạng sóng ECT/PAT QualiCT500X-10 được thiết kế để cung cấp các mẫu chính xác cho Thử nghiệm nghiền cạnh. Thiết bị này cắt mẫu nhanh chóng và chính xác để đáp ứng các yêu cầu về kích thước cho sản xuất bìa cứng dạng sóng và thùng carton. Đây là công cụ thử nghiệm lý tưởng cho các bộ phận kiểm soát chất lượng, kiểm tra và hỗ trợ trong ngành giấy, bao bì và các ngành liên quan.
| Mô hình | QualiCT500X-10 |
| Kích thước mẫu | VÍ DỤ: 100mm × 25mm Kích thước: 80mm × 25mm |
| độ dày lấy mẫu | ≤18mm |
| Lỗi mờ | ± 0.5mm |
Máy cắt mẫu QualiCT500X-11 được thiết kế để lấy mẫu chính xác cho Thử nghiệm nghiền vòng. Đây là công cụ thử nghiệm lý tưởng cho các phòng kiểm soát chất lượng, kiểm tra và hỗ trợ trong ngành giấy, bao bì và các ngành liên quan.
| Mô hình | QualiCT500X-11 |
| kích thước | 152.4 × 12.7mm |
| độ dày lấy mẫu | 0.1-1.0mm |
| Song song | <0.015mm |
| Kích thước | 670 × 450 × 470mm |
| Trọng lượng máy | 35kg |

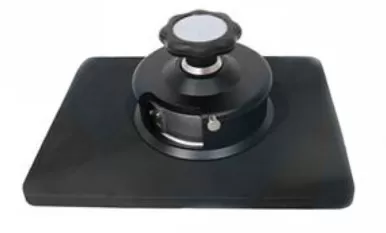

Máy cắt mẫu tròn
