Thông số kỹ thuật máy dò khuyết tật siêu âm
| Đặc điểm kỹ thuật | Chi Tiết |
|---|---|
| Mô hình | QFD-200 Cộng |
| Phạm vi | 0-10000 mm, ở vận tốc thép |
| Vận tốc vật chất | 100 ～ 20000 m / s |
| Tần số lặp lại xung | 20 2000-Hz |
| Dải động | ≥38 dB |
| Tuyến tính | Ngang: +/-0.2%, Dọc: 2.0%, Độ chính xác của bộ khuếch đại +/-1 dB |
| Sức mạnh giải quyết | >40 dB (5P14) |
| Độ nhạy rời đi | > 65 dB |
| Từ chối (Đàn áp) | Chiều cao toàn màn hình từ 0 đến 80% |
| Thiết lập độc lập | 500 thiết lập, bất kỳ tiêu chí nào cũng có thể được nhập tự do, chúng ta có thể làm việc trong cảnh mà không cần khối kiểm tra |
| Bộ nhớ lớn | 1000 Một đồ thị |
| Chế độ thử nghiệm | Xung phản hồi, phần tử kép, truyền qua |
| Loại đầu dò | Đơn thẳng, Góc đơn, Đôi thẳng, Góc kép, Xuyên, Trườn, Bề mặt |
| Màn hình cổng | Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét |
| Các đơn vị | Inch hoặc milimét |
| điện áp | Nguồn điện xoay chiều 100-240 VAC, 50-60 Hz |
| Độ trễ hiển thị | -20 đến 3400 µs |
| Độ trễ của đầu dò/Độ lệch bằng không | 0 đến 99.99 µs |
| Pin | Bộ pin sạc Li-ion bên trong được đánh giá ở mức 7.2V ở mức 5200 mAh |
| Thời gian hoạt động | Thời gian hoạt động danh nghĩa 15 giờ tùy thuộc vào độ sáng màn hình |
| Thời gian nạp lại | 4 giờ |
| Kích thước (H × W × D) | 240 × 150 × 50 mm |
| Trọng lượng máy | 1.4 kg |
| Nhiệt độ hoạt động | -10 ℃ đến 50 ℃ |
Gói giao hàng tiêu chuẩn

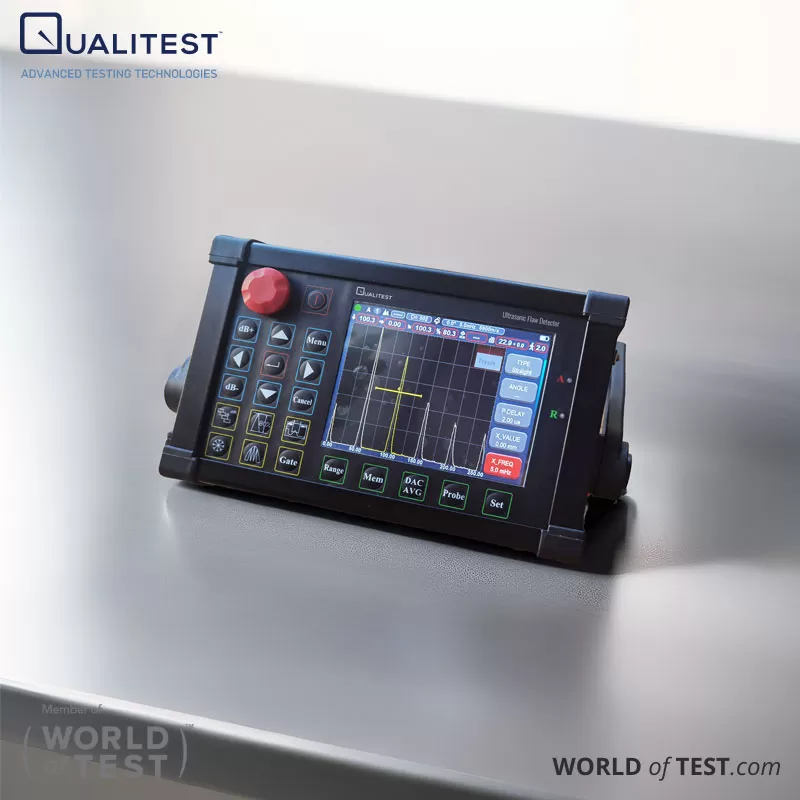

- Máy dò khuyết tật siêu âm QFD-200 Plus
- Đầu dò chùm thẳng: 2.5 MHz, đường kính 20 mm.
- Đầu dò chùm tia góc: 4 MHz, 8 mm × 9 mm, 60°
- Cáp kết nối: Q9-C9 và C9-C5 cho hai đầu dò trên
- U-Disk & Phần mềm: Để lưu trữ dữ liệu và vận hành hệ thống
- Bộ pin sạc Li-Ion: Công suất 8 ampe-giờ cho thời gian sử dụng kéo dài
- Bộ đổi nguồn/Bộ sạc: Để cung cấp điện và sạc pin thuận tiện
- Hướng dẫn vận hành: Hướng dẫn sử dụng toàn diện để thiết lập nhanh chóng và vận hành hiệu quả
