Máy đo độ dày xe đua – Sonic Tester RX8-DL Thông số kỹ thuật
| phần số | Mô tả | Giấy chứng nhận |
| Z-158-0004 | Máy kiểm tra âm thanh RX8-DL (PR-8V) |
|
| Nhiệt độ hoạt động | -10 đến 60ºC (14 đến 140ºF) | |
| Điện nguồn | 3 pin AA và qua USB | |
| Tuổi thọ pin | Kiềm – 35 giờ, Nicad – 10 giờ và NI-MH – 35 giờ | |
| Đo trọng lượng | 383g (13.5oz) - bao gồm cả pin | |
| Kích thước đo | 63.5 x 165 x 31.5mm (2.5 x 6.5 x 1.24 ”) | |
| Danh sách đóng gói | Đơn vị, Bộ chuyển đổi tiêu chuẩn, Chất tiếp hợp, Sách hướng dẫn, Hộp đựng bằng nhựa và Pin AA. Phần mềm lập bản đồ động cơ PC và Cáp truyền | |
| THỂ | |
|---|---|
| Trọng lượng: | 13.5 ounce (có pin). |
| Kích thước: | 2.5 W x 6.5 H x 1.24 D inch (63.5 W x 165 H x 31.5 D mm). |
| Nhiệt độ hoạt động: | -14 ° đến 140 ° F (-10 ° đến 60 ° C). |
| Bàn phím: | Công tắc màng với mười hai phím cảm ứng. |
| Trường hợp: | Thân nhôm đùn với nắp đầu bằng nhôm mạ niken (có gioăng kín). |
| Hiển thị: | Màn hình thang độ xám VGA 1/8in (240 x 160 pixel), vùng xem 2.4 x 1.8in (62 x 5.7mm); Đèn nền EL (bật/tắt/tự động đảo ngược). |
| THÔNG SỐ KỸ THUẬT SIÊU ÂM | |
| Chế độ đo: | Xung-phản xạ (lỗi, rỗ, ăn mòn). Echo-Echo (khung gầm xuyên sơn). |
| Bộ tạo xung: | Bộ tạo xung vuông 150 volt. |
| Nhận: | Điều khiển độ lợi thủ công hoặc AGC với phạm vi 50dB, tùy thuộc vào chế độ được chọn. |
| thời gian: | Bộ định thời TCXO chính xác với bộ số hóa công suất cực thấp 100 bit 8MHz một lần. |
| DISPLAY | |

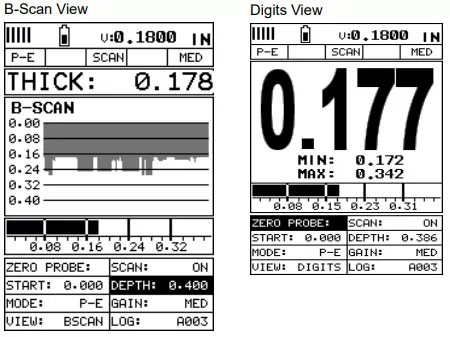

| Hiển thị chế độ xem: | Chữ số lớn: Chế độ xem độ dày tiêu chuẩn; Chiều cao chữ số: 0.700 in (17.78 mm). B-Scan: Chế độ xem mặt cắt theo thời gian. Tốc độ hiển thị thay đổi (10 đến 200 lần đọc mỗi giây). Thanh quét: Tốc độ 10Hz. Có thể xem ở chế độ xem B-Scan và chữ số lớn. Biểu đồ thanh: Biểu thị độ ổn định của phép đo. Có thể xem ở chế độ xem B-Scan và Large Digit. |
| NGUỒN ĐIỆN | |
| Đường dây điện: | USB-C tới PC hoặc ổ cắm điện. |
| Pin: | Ba pin AA. Pin kiềm - 35 giờ, pin Nicad - 10 giờ và pin NI-MH - 35 giờ. Tự động tắt nguồn nếu không sử dụng trong 5 phút. Biểu tượng trạng thái pin. |
| ĐO LƯỜNG | |
| Phạm vi: | Chế độ xung-phản hồi (PE) - (Phát hiện hố và khuyết tật) có phạm vi đo từ 0.025 đến 36 inch (0.63 đến 914.4mm). Phạm vi phụ thuộc vào vật liệu và loại đầu dò. Chế độ Echo-Echo (EE) - (Thru Paint & Coatings) đo từ 0.100 đến 4.0 inch (2.54 đến 101.6mm). Phạm vi sẽ thay đổi tùy thuộc vào độ dày lớp phủ và loại vật liệu. |
| Nghị quyết: | +/- .001 inch (0.01mm). |
| Phạm vi vận tốc: | 0.0122 đến 0.7300 inch/µs (309.88 đến 18542 mét/giây). |
| Hiệu chuẩn: | Tùy chọn hiệu chuẩn một và hai điểm hoặc lựa chọn loại vật liệu cơ bản. |
| Các đơn vị: | Tiếng Anh & Hệ mét |
| NHỚ | |
| Cấu trúc dữ liệu: | Lưới (chữ số chữ cái) Bản đồ động cơ (quét xi-lanh). |
| Chụp màn hình: | Chụp ảnh đồ họa bitmap để ghi chép tài liệu nhanh (.tif). CẢN TRỞ để chỉ ra những vị trí không thể tiếp cận. |
| Công suất: | Bộ nhớ trong 4Gb. |
| Đầu ra dữ liệu: | Kết nối PC & OSX qua USB-C 1.1. |
| GIAO DỊCH | |
| Các loại đầu dò: | Phần tử kép (1 đến 10MHz). Khóa ngắt kết nối nhanh “00” LEMO. Cáp tiêu chuẩn dài 4 feet. Có sẵn đầu dò và chiều dài cáp tùy chỉnh. |
| CHỨNG NHẬN | |
| Hiệu chuẩn: | Hiệu chuẩn tại nhà máy có thể truy nguyên theo NIST & MILSTD-45662A. |
| BẢO ĐẢM | |
| Thời hạn bảo hành: | Có giới hạn 2 năm. |
| THAY THẾ | |
| Các mẫu thay thế: | RX8-DL thay thế PR-8V |
| Tính năng nổi bật: | |
| Thiết lập: | 64 thiết lập tùy chỉnh do người dùng thiết lập; Có thể chỉnh sửa thiết lập gốc. |
| Bộ chuyển đổi có thể lựa chọn: | Có thể lựa chọn các loại đầu dò có chức năng hiệu chỉnh lỗi đường dẫn kép tích hợp để cải thiện tính tuyến tính. |
| Chế độ báo động: | Đặt mức dung sai Hi và Lo bằng tiếng bíp và đèn LED trực quan. |
| Chế độ quét: | Thực hiện 250 lần đọc mỗi giây và hiển thị số đọc tối thiểu và tối đa khi tháo đầu dò. |
